Полезная мощность

Расчет КПД электрической цепи

После определения основных параметров можно перейти к изучению эффективности системы. Для вычисления КПД обозначение потребления электроэнергии удобно сделать по стандартным формулам.

Определить мощность можно по следующим соотношениям силы тока, напряжения, электрического сопротивления

Выполняемая работа в цепи определяется количеством перемещенных зарядов, а также скоростью данного процесса. Для объективной оценки последнего параметра измерения выполняют с учетом определенных временных интервалов (Δt). Работу и мощность можно определить следующими формулами:

• A = P * Δt;
• P = A / Δt.

Как и в классической механике, работу можно измерить в джоулях (Дж). Мощность, по стандартам СИ, указывают в ваттах (Вт). Зависимость между отмеченными единицами:

Вт = Дж/ с (для электрических цепей вольт * ампер).

Для обозначения КПД символ «η» применяют в типовых формулах. Базовое определение с учетом приведенных замечаний можно преобразовать следующим образом:

η = A / Q * 100%,

где:

• A – выполненная работа;
• Q – энергия, полученная из источника.

Как найти КПД, формула для полной цепи

Любое подключенное устройство характеризуется определенными потерями. Резистор выделяет тепло. Трансформатор тратит часть энергии на преобразование электромагнитных волн. На примере лампы накаливания показана низкая эффективность изделия. С применением КПД увеличивают объективность оценки разных систем, подключаемых потребителей, генераторов. В следующем пункте представлена технология проверки силовых агрегатов.

Методика и порядок измерений

Идеальные условия можно рассматривать только в теории. Для корректной оценки замкнутой системы необходимо учитывать энергетические потери на выполнение необходимой работы. Ниже показано, как определить КПД механических силовых агрегатов с применением разных исходных данных.

Движению поршня в блоке цилиндров двигателя внутреннего сгорания препятствует сила трения. Поступательно-возвратные движения в ходе стандартного цикла преобразуются во вращение вала с дополнительными потерями. Высокая температура не выполняет в данном случае полезные функции. Чтобы не допустить разрушения агрегата, необходимо поддерживать определенный тепловой режим. Приходится обеспечить циркуляцию охлаждающей жидкости с помощью помпы.

Понятно, что в подобном случае сделать общий КПД расчет с учетом каждого компонента конструкции непросто. Однако можно узнать в ходе эксперимента с высокой точностью, какое количество топлива (масса – m) придется затратить на 100 км пробега машины за соответствующее время (t). Далее нужно взять из сопроводительной документации (справочников) следующие данные:

• мощность мотора – Рм;
• удельную теплоту бензина – У.

В этом варианте для расчета КПД двигателя формула преобразуется следующим образом:

η = (Pм * t) / (У * m).

Для отображения результата в % итоговое значение умножают на 100.

Если мощность силового агрегата не известна, определять эффективность можно по массе авто (Mа). Измерять ее несложно с помощью промышленных весов (на станции техосмотра, элеваторе). В ходе эксперимента разгоняются с места до контрольной скорости (v). Массу топлива вычисляют по объему (переведенному из литров в м кв.), который умножают на плотность (справочная величина в кг на куб. м).

В этом случае КПД расчет находят по формуле:

η = (Mа * v2)/(2 * У * m).

Следует перевести предварительно скорость из км/час в м/с.

Проще измеряется эффективность электродвигателя с паспортной мощностью (P). Его подключают к источнику питания с известным напряжением (U). После выхода на стабильную частоту вращения фиксируют значение тока (I) в цепи. Далее применяют классическую формулу:

η = P/ (U * I).

Если сопроводительная документация отсутствует, технические параметры берут с официального сайта производителя. Однако и в этом случае следует понимать ограниченную точность подобных данных. В процессе эксплуатации характеристики могут ухудшиться за счет естественного износа. Погрешность увеличивается после длительной интенсивной эксплуатации, при подключении редуктора или другого переходного устройства.

Значительно улучшить точность можно с применением простой методики:

• устанавливают на вал шкив с закрепленным тросом;
• поднимают на контрольную высоту (h) груз c массой m;
• секундомером фиксируют время (t) на выполнение этой работы;
• мультиметром измеряют напряжение (U) и силу тока (I) на клеммах источника питания и в разрыве цепи, соответственно.

Для нахождения КПД в физике формула выглядит следующим образом:

η = (m * h * g)/(I * U * t),

где g – это гравитационная постоянная (9,80665).

Эффективность любого силового агрегата определяют по соотношению полезной работы к расходованной энергии. Чтобы корректно определять класс техники, пользуются переводом в проценты. Следует подчеркнуть, что значение больше 100% обозначает ошибку в расчетах. Создатель подобного агрегата станет «властелином мира», так как изобретет вечный двигатель.

Что такое источник тока

Это устройство или элемент, в общем понимании – двухполюсник, у которого проходящий через него ток не зависит от величины напряжения на полюсах. Основные характеристики источника тока (ИТ):

• величина;
• внутренняя проводимость (импеданс).

Внутреннее сопротивление такого двухполюсника очень мало. У идеального источника (ИИТ) оно приближается к нулю.

Графическое обозначение и вольт-амперная характеристика (ВАХ) ИТ

Генераторы движения электронов могут быть как независимыми, так и зависимыми.

Первые представляют собой идеальный двухполюсник, с двумя зажимами. У них ток, движущийся от одного зажима к другому, не зависит от формы и величины разности потенциалов на зажимах. Его изменения происходят по своим законам.

Второй тип ИТ – идеальный двухполюсник, с двумя зажимами, у которого движение зарядов от одного зажима к другому зависит от формы и величины напряжения на этих зажимах.

Существует управляемый зависимый ИТ. Он представляет собой идеальный двухполюсник, имеющий 2 зажима на входе и 2 зажима на выходе. Его особенность в том, что выходное значение тока на выходе зависит от его величины на входе. В таком ИТ происходит усиление мощности. Изменяя нулевое значение мощности на его входе, управляют величину мощности на выходных зажимах.

Информация. Управление производителем энергии может осуществляться напряжением (ИТУН) или током (ИТУТ). Одни находят применение для полевых триодов и электровакуумных ламп, вторые – для транзисторов биполярного типа.

В реальности генераторы тока имеют определённые ограничения по напряжению. Они далеки от идеальных ИТ и создают движение электричества в таком интервале напряжений, где их верхняя граница зависит от Uпит ИТ. Следовательно, у реального источника тока есть существенные пределы по нагрузке.

Как узнать КПД в World of Tanks

Узнать КПД в WOT по нику

В следующих онлайн калькуляторах РЭ тоже можно рассчитать или посмотреть по никнейму.

Эти и другие сервисы дают возможность объективно оценить мастерство любого бойца ВОТ. История изменений значения представлена в виде графика, что позволяет отслеживать динамику своего КПД.

Проверить КПД World of Tanks можно и вручную по сложным формулам.

Таблица диапазонов КПД по цветам

В зависимости от винрейта статистика окрашивается в один из 6 цветов: красный, оранжевый, желтый, зеленый, голубой или фиолетовый.

Ранг	Процент побед	РЭ	WN8	WN7	WN6
Очень плохо	0-46.9%	0-609	0-399	0-504	0-469
Ниже среднего	47-48.9%	610-874	400-899	505-864	470-859
Средний уровень	49-52.4%	875-1174	900-1469	865-1224	860-1224
Хорошо	52.5-57.9%	1175-1539	1470-2179	1225-1634	1225-1634
Отлично	58-64.9%	1540-1879	2180-2879	1635-1989	1635-1989
Уникальный	65-100%	1880-9999	2880-9999	1990-9999	1990-9999

Желтый диапазон считается нормальным. На него приходится основная масса игроков WOT.

Что влияет на КПД в WOT

Любой рейтинг эффективности складывается из основных характеристик аккаунта в танках по определенной формуле. На него влияют:

• Количество фрагов (в среднем за бой),
• Наносимый дамаг (в среднем за бой),
• Количество обнаруженных врагов (в среднем за бой),
• Уровень техники,
• Очки защиты и захвата базы.

Чтобы получить прирост эффективности, нужно активно работать над перечисленными параметрами.

Человек и механизм

Что объединяет стиральную машинку и консервный завод? Желание человека снять с себя необходимость делать все самостоятельно. До изобретения парового двигателя в распоряжении людей были только их мускулы. Они все делали сами: пахали, сеяли, готовили, добывали рыбу, ткали лен. Чтобы обеспечить выживание долгой зимой, каждый член крестьянской семьи работал светлое время суток с двух лет до самой смерти. Самые маленькие дети приглядывали за животными и были на подмоге (принеси, скажи, позови, отведи) у взрослых. Девочку впервые сажали за прялку в пять лет! Даже глубокие старики резали ложки и плели лапти, а самые пожилые и немощные бабушки сидели за ткацкими станками и прялками, если позволяло зрение. Им некогда было задумываться над тем, что такое звезды и почему они светят. Люди уставали: каждый день надо было идти и работать, невзирая на состояние здоровья, боль и моральный настрой. Естественно, человек хотел обрести помощников, которые хоть чуть-чуть разгрузили бы его натруженные плечи.

Потери и реальность

Наверняка все эти рассуждения вызывают недоумение. Почему бы не изобрести машину, которая может использовать больше энергии топлива? Увы, реальный мир не таков. В школе дети решают задачи, в которых нет трения, все системы замкнуты, а излучение строго монохроматическое. Настоящие инженеры на заводах-производителях вынуждены учитывать присутствие всех этих факторов. Рассмотрим, например, что такое КПД теплового двигателя, и из чего этот коэффициент складывается.

Формула в данном случае выглядит так:

η=(Q₁-Q₂)/Q₁

При этом Q₁ – количество теплоты, которое двигатель получил от нагревания, а Q₂ – количество теплоты, которое он отдал в окружающую среду (в общем случае это называется холодильником).

Топливо нагревается и расширяется, сила толкает поршень, который приводит в действие вращательный элемент. Но топливо содержится в каком-то сосуде. Нагреваясь, оно передает тепло и стенкам сосуда. Это приводит к потерям энергии. Чтобы поршень опустился, газ надо охладить. Для этого его часть выпускается в окружающую среду. И было бы хорошо, если все тепло газ отдал на полезную работу. Но, увы, он охлаждается очень медленно, поэтому наружу выходит еще горячий пар. Часть энергии тратится на то, чтобы нагреть воздух. Поршень движется в полом металлическом цилиндре. Его края плотно прилегают к стенкам, при движении вступают в действие силы трения. Поршень нагревает полый цилиндр, что тоже приводит к потере энергии. Поступательное движение стержня вверх-вниз передается на крутящий момент через ряд соединений, которые трутся друг об друга и нагреваются, то есть часть первичной энергии расходуется еще и на это.

Конечно, в заводских машинах все поверхности полируются до атомарного уровня, все металлы прочны и имеют наименьшую теплопроводность, а масло для смазывания поршней обладает наилучшими свойствами. Но в любом двигателе энергия бензина идет на нагрев частей, воздуха и трения.

Задачи на КПД тепловых двигателей с решениями

Формулы, используемые на уроках «Задачи на КПД тепловых двигателей».

Относится ли ружьё к тепловым двигателям? Да, так как при выстреле внутренняя энергия топлива превращается в механическую энергию.

ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ

Задача № 1.
 Определите КПД двигателя автомобиля, которому для выполнения работы 110,4 МДж потребовалось 8 кг бензина.

Задача № 2.
 Определите КПД двигателя автомобиля, которому для выполнения работы 220,8 МДж потребовалось 16 кг бензина.

Задача № 3.
 Определите КПД двигателя автомобиля, которому для выполнения работы 27,6 МДж потребовалось 2 кг бензина.

Задача № 4.

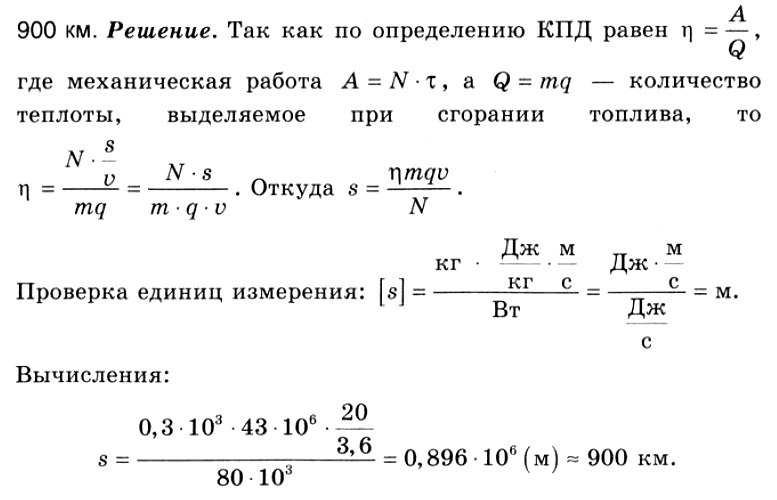

 На теплоходе установлен дизельный двигатель мощностью 80 кВт с КПД 30%. На сколько километров пути ему хватит 1 т дизельного топлива при скорости движения 20 км/ч? Удельная теплота сгорания дизельного топлива 43 МДж/кг.

Задача № 5.
 Патрон травматического пистолета «Оса» 18×45 мм, содержит резиновую пулю массой 8,4 г. Определите КПД патрона, если пуля при выстреле приобрела скорость 140 м/с. Масса порохового заряда патрона составляет 0,18 г, удельная теплота сгорания пороха 3,8 • 106 Дж/кг.

Задача № 6.
 Первый гусеничный трактор конструкции А. Ф. Блинова, 1888 г., имел два паровых двигателя. За 1 ч он расходовал 5 кг топлива, у которого удельная теплота сгорания равна 30 • 106 Дж/кг. Вычислите КПД трактора, если мощность двигателя его была равна около 1,5 кВт.

Задача № 7.
 Двигатель внутреннего сгорания совершил полезную работу, равную 2,3 • 104 кДж, и при этом израсходовал бензин массой 2 кг. Вычислите КПД этого двигателя.

Задача № 8.
 За 3 ч пробега автомобиль, КПД которого равен 25%, израсходовал 24 кг бензина. Какую среднюю мощность развивал двигатель автомобиля при этом пробеге?

Задача № 9.
 Двигатель внутреннего сгорания мощностью 36 кВт за 1 ч работы израсходовал 14 кг бензина. Определите КПД двигателя.

Задача № 10.
  ОГЭ
 Идеальная тепловая машина, работающая по циклу Карно, 80 % теплоты, полученной от нагревания, передаёт охладителю. Количество теплоты, получаемое рабочим телом за один цикл от нагревателя, Q₁ = 6,3 Дж. Найти КПД цикла ɳ и работу А, совершаемую за один цикл.

Задача № 11.
   ЕГЭ
 Тепловая машина, работающая по циклу Карно, совершает за один цикл работу А = 2,94 кДж и отдаёт за один цикл охладителю количество теплоты Q₂ = 13,4 кДж. Найти КПД цикла ɳ.

Это конспект по теме «ЗАДАЧИ на КПД тепловых двигателей». Выберите дальнейшие действия:

• Перейти к теме: ЗАДАЧИ на Закон Ома.
• Посмотреть конспект «Тепловые машины. ДВС. Удельная теплота сгорания».
• Вернуться к списку конспектов по Физике.
• Проверить свои знания по Физике.

Другие похожие показатели

Не все показатели, характеризующие эффективность энергетических процессов, соответствуют вышеприведённому описанию. Даже если они традиционно или ошибочно называются «коэффициент полезного действия», они могут иметь другие свойства, в частности, превышать 100 %.

КПД котлов

Основная статья: Тепловой баланс котла

КПД котлов на традиционно рассчитывается по низшей теплоте сгорания; при этом предполагается, что влага продуктов сгорания покидает котёл в виде перегретого пара. В конденсационных котлах эта влага конденсируется, теплота конденсации полезно используется. При расчёте КПД по низшей теплоте сгорания он в итоге может получиться больше единицы. В данном случае корректнее было бы считать его по высшей теплоте сгорания, учитывающей теплоту конденсации пара; однако при этом показатели такого котла трудно сравнивать с данными о других установках.

Тепловые насосы и холодильные машины

Основные статьи: Тепловой насос и Холодильная машина

Достоинством тепловых насосов как нагревательной техники является возможность получать больше теплоты, чем расходуется энергии на их работу. Холодильная машина может отвести от охлаждаемого конца больше теплоты, чем затрачивается энергии на организацию процесса.

Эффективность машин характеризует

εX=QXA{\displaystyle \varepsilon _{\mathrm {X} }=Q_{\mathrm {X} }/A},

где QX{\displaystyle Q_{\mathrm {X} }} — тепло, отбираемое от холодного конца (в холодильных машинах холодопроизводительность); A{\displaystyle A} — затрачиваемая на этот процесс работа (или электроэнергия).

Для тепловых насосов используют термин коэффициент трансформации

εΓ=QΓA{\displaystyle \varepsilon _{\Gamma }=Q_{\Gamma }/A},

где QΓ{\displaystyle Q_{\Gamma }} — тепло конденсации, передаваемое теплоносителю; A{\displaystyle A} — затрачиваемая на этот процесс работа (или электроэнергия).

В идеальной машине QΓ=QX+A{\displaystyle Q_{\Gamma }=Q_{\mathrm {X} }+A}, отсюда для идеальной машины εΓ=εX+1{\displaystyle \varepsilon _{\Gamma }=\varepsilon _{\mathrm {X} }+1}

Наилучшими показателями производительности для холодильных машин обладает обратный цикл Карно: в нём холодильный коэффициент

ε=TXTΓ−TX{\displaystyle \varepsilon ={T_{\mathrm {X} } \over {T_{\Gamma }-T_{\mathrm {X} }}}},

где TΓ{\displaystyle T_{\Gamma }}, TX{\displaystyle T_{\mathrm {X} }} — температуры горячего и холодного концов, K. Данная величина, очевидно, может быть сколь угодно велика; хотя практически к ней трудно приблизиться, холодильный коэффициент может превосходить единицу. Это не противоречит первому началу термодинамики, поскольку, кроме принимаемой в расчёт энергии A (напр., электрической), в тепло Q идёт и энергия, отбираемая от холодного источника.

КПД электрической цепи

Выполняя продвижения зарядов через замкнутую цепь, двухполюсник проделывает некоторую работу. Когда генератор двигает заряды по внешнему контуру цепи, то это полезная работа. Когда ИТ продвигает электрические носители по всей цепи, говорят о полной работе.

Внимание! В этой цепочке перемещения зарядов особое значение имеет КПД (коэффициент полезного действия) источника. Он равен соотношению сопротивлений внешней цепи и полному сопротивлению цепи

Обращая внимание на КПД электроцепи, нужно отметить, что он напрямую зависит от физических величин, определяющих скорость передачи или трансформации электрической энергии. Одной из таких величин является мощность Р (Вт)

Формулы мощности:

P = U * I = U2/R = I2 * R,

где

• U – напряжение на нагрузке, В;
• I – ток, А;
• R – сопротивление нагрузки, Ом.

Для разных цепей значения напряжения и сила тока различаются, следовательно, производимая ими работа будет разной

Когда предстоит оценить скорость передачи и преобразования электрического тока, то обращают внимание на Р. Она соответствует работе, проделанной за единицу времени:

где:

• P – мощность, Вт;
• A – работа, Дж;
• ∆t – временной интервал, с.

Исходя из этой формулы, чтобы найти работу А, нужно умножить Р на время:

Чтобы найти КПД (η) электроцепи, нужно найти отношение полезно потраченной энергии к количеству всей энергии, поданной в цепь. Формула для расчёта:

где:

• А – проделанная потребителем работа, Дж;
• Q – количество энергии, взятой от источника, Дж.

Важно! КПД не может быть выше единицы. В основном он или равен ей, или меньше её

Этому причина – Закон сохранения энергии. Согласно ему, полезная совершённая работа никогда не превысит затраты энергии, необходимые для её выполнения.

Наглядно это можно объяснить на примере электрической цепи, в которую включен проводник, имеющий определённое сопротивление. При прохождении электричества через цепь часть энергии будет рассеиваться на проводнике, превращаясь в тепло и нагревая его. Потери мощности будут зависеть от величины этого сопротивления.

Мощность ИТ и внутреннее сопротивление

Можно собрать последовательную схему, в которую войдут гальванический двухполюсник и сопротивление нагрузки. Двухполюсник, имеющий внутренний импеданс r и ЭДС – Е, отдаёт на внешнюю нагрузку R ток I. Задача цепи – питание электричеством активной нагрузки, выполняющей полезную работу. В качестве нагрузки может быть применена лампочка или обогреватель.

Простая схема для исследования зависимости Рполезн. от R

Рассматривая эту цепь, можно определиться с зависимостью полезной мощности от величины сопротивления. Для начала находят R-эквивалентное всей цепи.

Оно выглядит так:

Rэкв. = R + r.

Движение электричества в цепи находится по формуле:

I = E/(R + r).

В таком случае Р ЭДС на выходе составит Рвых. = E*I = E²/(R + r).

Далее можно найти Р, рассеиваемую при нагреве генератора из-за внутреннего сопротивления:

Pr = I² * r = E² * r/(R + r)².

На следующем этапе определяются с мощностью, отбираемой нагрузкой:

PR = I² * R = E² * R/(R + r)².

Общая Р на выходе двухполюсника будет равна сумме:

Рвых. = Рr + PR.

Это значит, что потери энергии изначально происходят при рассеивании на импедансе (внутреннем сопротивлении) двухполюсника.

Далее, чтобы увидеть, при какой величине нагрузки достигается максимальная величина полезной мощности Рполезн., строят график.

При его рассмотрении видно, что самое большое значение мощности – в точке, где R и r сравнялись. Это точка согласования сопротивлений генератора и нагрузки.

Внимание! Когда R > r, то ток, возникающий в цепи, мал для передачи энергии нагрузке с достаточной скоростью. При R

Наиболее наглядный пример согласования можно увидеть в радиотехнике при согласовании выходного сопротивления УНЧ (усилителя низкой частоты) и звуковых динамиков. На выходе усилителя сопротивление находится в пределах от 4 до 8 Ом, в то время как Rвх динамика составляет 8 Ом. Устройство позволяет подключить к своему выходному каскаду, как один динамик на 8 Ом, так и параллельно два по 4 Ома. И в том, и в другом случае УНЧ будет работать в заданном режиме, без потерь мощности.

В процессе разработок тех или иных реальных источников тока пользуются представлением его в виде эквивалентного блока. В его состав входят два компонента, с которыми ведётся работа: это идеальный источник и его импеданс.

Для чего нужен расчет КПД

Наглядный пример недостаточно эффективного устройства – классическая лампа накаливания. Пропускание тока через вольфрамовую спираль повышает температуру проводника. В рабочем режиме значительное количество потребляемой мощности расходуется на генерацию излучения. Однако к видимой части диапазона относится только небольшая часть спектра. Так как вырабатываемая теплота не выполняет полезного действия, соответствующие энергетические затраты следует узнавать по излишним.

Если выразить КПД через мощность в этом случае, следует одновременно учесть долговечность. Эта методика повышает точность оценки, так как подразумевает необходимость периодической замены испорченного излучателя.

В типовом рабочем режиме лампа накаливания нагревает нить до 2600-2800К. При таком значении срок службы составляет 900-1200 часов, КПД – от 5 до 7%. Увеличить эффективность в 2-5 раз можно повышением температуры до 3400-3600К. Однако в этом варианте долговечность уменьшается до 5-6 часов. Подобные практические характеристики нельзя признать удовлетворительными.

Сравнение эффективности и других параметров разных типов ламп

Эта таблица демонстрирует превосходство экономичных источников света. Срок службы современных светодиодов измеряется десятками тысяч часов. Даже на завершающих этапах рабочих циклов обеспечиваются высокая яркость и качественное распределение спектральных составляющих.

Космическая станция

А если поместить механизм в космос? Бесплатная энергия Солнца доступна 24 часа в сутки, охлаждение любого газа возможно буквально до 0о по Кельвину почти мгновенно. Может быть, в космосе КПД производства было бы выше? Ответ неоднозначный: и да, и нет. Все эти факторы действительно могли бы существенно улучшить передачу энергии на полезную работу. Но доставить на нужную высоту даже тысячу тонн пока что неимоверно дорого. Даже если такая фабрика проработает пятьсот лет, она не окупит затраты на подъем оборудования, поэтому фантасты так активно эксплуатируют идею космического лифта — это значительно упростило бы задачу и сделало бы коммерчески выгодным перенос фабрик в космос.

Источник ЭДС и источник тока

Источники энергии в электрических цепях при анализе схем также упрощают, кроме того их делят на два типа: источники ЭДС и источники тока. Рассмотрим каждый из них в отдельности.

Идеальный источник ЭДС
характеризуется тем, что напряжение на его выводах не зависит от протекающего через него тока, то есть внутри такого источника ЭДС отсутствуют пассивные элементы (сопротивление R, индуктивность L, емкость С), и поэтому падение напряжения на пассивных элементах отсутствует.

Таким образом, напряжение на его выводах равно ЭДС, а ток теоретически не имеет ограничения, то есть если замкнуть его выходные зажимы, то электрический ток должен быть бесконечно большим. Поэтому идеальный источник ЭДС можно рассматривать, как источник бесконечной мощности. Однако в реальности ток имеет конечное значение, так как падение напряжения на внутреннем сопротивлении при коротком замыкании выводов уравновешивает ЭДС источника. Таким образом, реальный источник ЭДС можно изобразить в виде идеального источника ЭДС с последовательно подключённым пассивным элементом, который ограничивает мощность, отдаваемую во внешнюю цепь.

Источники ЭДС: идеальный (слева) и реальный (справа).

Идеальный источник тока
характеризуется тем, что ток протекающий через него не зависит от напряжения, которое присутствует на его выводах, то есть сопротивление внутри источника тока бесконечно велико и поэтому параметры внешних элементов электрической цепи не влияют на ток протекающий через источник.

Таким образом, при бесконечном увеличении сопротивления также увеличивается напряжение на выводах идеального источника тока, поэтому и мощность растёт до бесконечности, то есть получается источник бесконечной мощности. Так как в реальности мощность всё же конечна, то реальный источник тока изображается, как идеальный источник тока с параллельно подключенным пассивным компонентом, характеризующим внутренние параметры источника тока, и ограничивает мощность, отдаваемую во внешнюю цепь.

Источники тока: идеальный (слева) и реальный (справа).

В предыдущей статье я рассказал о законе Ома, который устанавливает зависимость между напряжением и током, протекающим через участок цепи. Однако при попытке его применить ко всей цепи, содержащей кроме сопротивления ещё и источник напряжения, приводит к неверным результатам, так как реальный источник напряжения, как мы знаем, имеет некоторое внутреннее сопротивление.

Поэтому полное сопротивление цепи является суммой внутреннего сопротивления источника энергии R ВН (обычно небольшого) и внешнего сопротивления нагрузки R Н (практически всегда значительно большего, чем R ВН), поэтому для полной цепи закон Ома будет иметь следующий вид

Проанализировав данное выражение можно прийти к следующим практически выводам:

Схема для измерения источника энергии.

В начале проводят замер ЭДС источника питания Е, путём размыкая ключа S1, затем замыкая ключ S1 замеряют протекающий по цепи ток I и напряжение источника питания под нагрузкой U H . Таким образом, вычисляют падение напряжения на внутреннем сопротивлении источника питания U ВН. Тогда, величина внутреннего сопротивления R ВН будет вычислена, как отношение внутреннего падения напряжения к протекающему в цепи току

Например, при разомкнутом ключе S1 напряжение на выходе источника питания составило U = E = 1,5 В. При замыкании ключа S1 ток составил I = 0,18 А, а напряжение составило U H = 1,42 В. Тогда внутренне сопротивление R ВН источника питания составит
