Виды и устройство оптронов (оптопар)

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы — затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный — к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности

Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов

После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Описание устройства

Излучатель – бескорпусный светодиод, – как правило, помещают в верхней части металлического корпуса, а в нижней – на кристаллодержателе – укрепляют кристалл кремниевого фотоприемника, например фототиристора. Все пространство между светодиодом и фототиристором заливают твердеющей прозрачной массой. Эту заливку покрывают отражающим внутрь световые лучи слоем, который препятствует рассеянию света за пределы рабочей зоны. Мало отличается от описанной конструкция резисторного оптрона.

Здесь в верхней части металлического корпуса укреплена сверхминиатюрная лампа накаливания, а в нижней – фоторезистор на основе селенистого кадмия. Фоторезистор изготавливают отдельно, на тонкой подложке из ситалла. На нее напыляют пленку из полупроводникового материала – селенида кадмия, а затем – формообразующие электроды из токопроводящего материала (например алюминия). К электродам приваривают выходные выводы. Жесткое соединение лампы и подложки между собой обеспечивается затвердевшей прозрачной массой. Отверстия в корпусе для выводов оптрона залиты стеклом. Герметичное соединение крышки и основания корпуса обеспечено сваркой.

Вольт-амперная характеристика (ВАХ) тиристорного оптрона примерно такая же, что и у одиночного тиристора. При отсутствии входного тока (I=0 – темновая характеристика) фототиристор может включиться только при очень высоком значении приложенного к нему прямого напряжения (800…1000 В). Так как практически приложение столь большого напряжения недопустимо, то эта кривая имеет чисто теоретический смысл.

Если приложить к фототиристору прямое рабочее напряжение (от 50 до 400 В, в зависимости от типа оптрона), включение прибора возможно только при подаче входного тока, который теперь является управляющим. Скорость включения оптрона зависит от значения входного тока. Типичные значения времени включения t=5…10 мкс. Время выключения оптрона связано с процессом рассасывания неосновных носителей тока в переходах фототиристора и зависит только от значения протекающего выходного тока. Реальное значение времени выключения находится в пределах 10…50 мкс.

Максимальный и рабочий выходной ток фоторезисторного оптрона резко уменьшается при увеличении температуры окружающей среды выше 40 градусов по цельсия. Выходное сопротивление этого оптрона до значения входного тока 4 мА остается постоянным, а при дальнейшем увеличении входного тока (когда яркость свечения лампы накаливания начинает возрастать) резко уменьшается. Кроме описанных выше, существуют оптроны с так называемым открытым оптическим каналом. Здесь осветителем служит светодиод инфракрасного излучения, а фотоприемником могут быть фоторезистор, фотодиод или фототранзистор.

Отличие этого оптрона в том, что его излучение выходит наружу, отражается от какого-либо внешнего предмета и возвращается в оптрон, к фотоприемнику. В таком оптроне выходным током может управлять не только входной ток, но также изменение положения внешней отражающей поверхности. У оптронов с открытым оптическим каналом оптические оси излучателя и приемника расположены либо параллельно, либо под небольшим углом. Существует конструкции подобных оптронов с соосным расположением оптических осей. Такие приборы называют оптопрерывателями.

Оптрон или оптопара.

Как проверить транзистор, не выпаивая из схемы

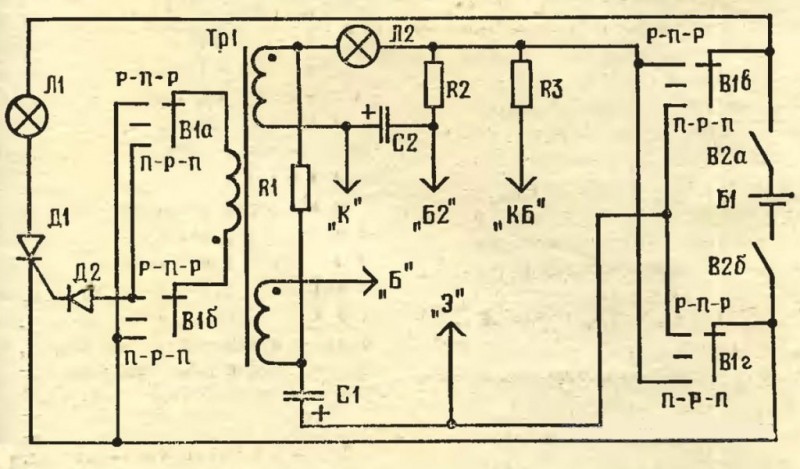

Схема пробника для проверки транзисторов: R1 20 кОм, С1 20 мкФ, Д2 Д7А — Ж.

Выпаивание из схемы определенного элемента сопряжено с некоторыми трудностями – по внешнему виду сложно определить, какое именно из них необходимо выпаивать.

Многие профессионалы для проверки транзистора непосредственно в гнезде предлагают использовать пробник. Этот прибор представляет собой блокинг-генератор, в котором роль активного элемента играет сама деталь, требующая проверки.

Система работы пробника со сложной схемой построена на включении 2 индикаторов, которые сообщают – пробита цепь, или нет. Варианты их изготовления широко представлены в интернете.

Последовательность действий при проверке транзисторов одним из таких приборов, следующая:

1. Сначала тестируется исправный транзистор, с помощью которого проверяют, есть генерация тока, или нет. Если генерация есть, то продолжаем тестирование. При отсутствии генерации меняются местами выводы обмоток.
2. Далее проверяется лампа Л1 на размыкание щупов. Лампочка должна гореть. В случае, если этого не происходит, меняются местами выводы любой из обмоток трансформатора.
3. После этих процедур начинается непосредственная проверка прибором транзистора, который предположительно вышел из строя. К его выводам подключаются щупы.
4. Переключатель устанавливается в положение PNP или NPN, включается питание.

Свечение лампы Л1 свидетельствует о пригодности проверяемого элемента схемы. Если же начинает гореть лампа Л2, значит есть какие-то неполадки (скорее всего пробит переход между коллектором и эмиттером);

В случае если не горит ни одна из ламп, то это признак того, что он вышел из строя.

Существуют также пробники с очень простыми схемами, которые перед началом работы не требуют никакой наладки. Они характеризуются очень малым током, который проходит через элемент, подлежащий тестированию. При этом, опасность его вывода из строя практически нулевая.

К такой категории относятся приборы, состоящие из батарейки и лампочки (или светодиода).

Для проверки нужно последовательно выполнить такие операции:

1. Подключить к наиболее вероятному выходу базы один из щупов.
2. Вторым щупом поочередно касаемся каждого из оставшихся двух выводов. Если в одном из подключений контакта нет, тогда произошла ошибка с выбором базы. Нужно начинать сначала с другой очередностью.
3. Далее советуют проделать те же операции с другим щупом (поменять плюсовый на минусовый) на выбранной базе.
4. Поочередное соединение базы щупами разных полярностей с коллектором и эмиттером в одном случае должно зафиксировать контакт, а в другом нет. Считается, что такой транзистор исправный.

Проверка деталей универсальным тестером

Ножки деталей вставляем в две разные области. Через несколько мгновений на экране видим результаты измерений. Указывается тип элемента (рисуется графическое изображение), между какими пинами он включён, указывается его номинал с указанием размерности и единиц измерения, дополнительные параметры, если они есть.

Проверка резисторов, ёмкостей

На фото результаты измерений двух резисторов. Их, конечно, можно и мультиметром проверить, но и так быстро и просто. Эту функцию можно использовать, если цветовая маркировка пока даётся плохо.

Примеры измерения универсальным тестером сопротивлений

Для смены детали просто одну вынимаем ставим следующую

Неважно в какие гнёзда. Измерение установленного элемента начинается после кратковременного нажатия на валкодер

Поменяли резистор, нажали, получили новые результаты измерений. Без нажатия на экране остаются старые данные. Если не производить никаких действий достаточно долго (около 30 секунд) прибор выключится.

Установлен в измерительные гнезда электролитический конденсатор и результат его измерений

С конденсаторами всё точно так же. Просто вставляете ножки в измерительную колодку и нажимаете на валкодер.

Обратите внимание! Электролитические конденсаторы перед проверкой надо разряжать. Или вам придётся покупать новый прибор

Как проверить диоды и стабилитроны

Проверить универсальным измерителем можно диоды. Некоторые, диоды Шоттки, например, могут протестировать не все модели. Если вы работаете с такими специальными радиоэлементами, смотрите чтобы в описании был указан нужный вам тип диодов.

Результаты проверки диодов универсальным тестером

При проверке диодов тоже указывается тип (схематическое изображение), в какие пины подключён. Указывает падение напряжения, а на переходе, обратный ток и ёмкость (видимо, паразитную).

Проверка стабилитронов

При измерении стабилитронов показывает также напряжение обратного пробоя. Обычным мультиметром этот параметр проверить сложно. Вернее, не всегда возможно. Многие приборы просто не могут «пробить» барьер.

Как измерить транзисторы

Транзисторы могут быть маленькими, с короткими ножками. Устанавливаются они на две измерительные площадки.

Тестер транзисторов определяет распиновку и все параметры

Показывает распиновку, то есть к какому входу подключён эмиттер, коллектор, база. Указывается тип — NPN или PNP, токи перехода и напряжение. Если транзистор пробит, определяется он как сопротивление с малым номиналом.

Работа в качестве генератора меандра

При выборе режима работы в качестве генератора — f-Generator, автоматически переходите в меню, где перечислены частоты

В сборке GM328 генерируются прямоугольные импульсы со скважностью 2. Амплитуда — 5 вольт, а частота — от 1 Гц до 2 МГц

Но выбрать можно только из списка. Самому задавать частоты нет возможности.

Работа в режиме генератора определенной частоты

Частоты представлены в виде списка и зациклены. Если вы находитесь на последней строчке и нажимаете ещё раз «вниз», то оказываетесь на первой строчке. Аналогично и с верхней строкой. Если курсор стоит на верхней позиции, нажатие «вверх» перекинет вас на самую нижнюю позицию.

Проверка транзистор-тестером

Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.

Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.

Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.

Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.

Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.

При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Пошаговая инструкция проверки мультимером

Перед началом проверки, прежде всего определяется структура триодного устройства, которая обозначается стрелкой эмиттерного перехода. Когда направление стрелки указывает на базу, то это вариант PNP, направление в сторону, противоположную базе, обозначает NPN проводимость.

Проверка мультимером PNP транзистора состоит из таких последовательных операций:

1. Проверяем обратное сопротивление, для этого присоединяем «плюсовой» щуп прибора к его базе.
2. Тестируется эмиттерный переход, для этого «минусовой» щуп подключаем к эмиттеру.
3. Для проверки коллектора перемещаем на него «минусовой» щуп.

Результаты этих измерений должны показать сопротивление в пределах значения «1».

Для проверки прямого сопротивления меняем щупы местами:

1. «Минусовой» щуп прибора присоединяем к базе.
2. «Плюсовой» щуп поочередно перемещаем от эмиттера к коллектору.
3. На экране мультиметра показатели сопротивления должны составить от 500 до 1200 Ом.

Данные показания свидетельствуют о том, что переходы не нарушены, транзистор технически исправен.

Многие любители имеют сложности с определением базы, и соответственно коллектора или эмиттера. Некоторые советуют начинать определение базы независимо от типа структуры таким способом: попеременно подключая черный щуп мультиметра к первому электроду, а красный – поочередно ко второму и третьему.

База обнаружится тогда, когда на приборе начнет падать напряжение. Это означает, что найдена одна из пар транзистора – «база – эмиттер» или «база – коллектор». Далее необходимо определить расположение второй пары таким же образом. Общий электрод у этих пар и будет база.

Проверка сопротивления на плате

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

• отключить источник питания;
• отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
• произвести замер.

Кроме постоянных резисторов, существуют следующие виды элементов:

• переменный (реостат);
• подстроечный;
• термистор или терморезистор с отрицательным температурным коэффициентом;
• позистор с положительным температурным коэффициентом;
• варистор изменяет свои значения от приложенного к нему напряжения;
• фоторезистор меняет свои значения от направленного на него светового потока.

Проверка резистора мультиметром для измерения работоспособности переменных и подстроечных элементов осуществляется путём присоединения к среднему выводу одного из щупов, к любому из крайних выводов второго щупа. Необходимо произвести регулировку движка измеряемого элемента в одну сторону до упора и обратно, при этом показание прибора должно измениться от минимума до паспортного или фактического сопротивления резистора. Аналогично нужно провести измерение со вторым крайним выводом потенциометра.

Чтобы проверить позистор мультиметром, необходимо подключить измерительный прибор к выводам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры. Тех, кто работает с электроникой, знают, как проверить мультиметром термистор. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термосопротивление должно уменьшаться. Перед тем как проверить термистор и позистор на плате, необходимо выпаять один из выводов и после этого провести измерение.

Терморезисторы могут работать как при высоких температурах, так и при низких. Позисторы и термисторы применяются там, где необходимо контролировать температуру, например в электронных термометрах, температурных датчиках и других устройствах.

• https://viktorkorolev.ru/razmagnichivanie-kineskopa-pozistor/
• http://pro-avtosalon.info/info/kak-proverit-pozistor-multimetrom/
• https://master-kleit.ru/origami/4r5qs-pozistor-kak-proverit/
• https://rusenergetics.ru/instrumenty/kak-proverit-rezistor-multimetrom

Типы МОП-транзистора (MOSFET)

На основе режима эксплуатации МОП-транзисторы можно разделить на два типа.

• Режим насыщения
• Режим истощения

Режим насыщения

В этом режиме отсутствует проводимость при нулевом напряжении, что означает, что оно по умолчанию закрыто или «ВЫКЛ», так как канал отсутствует. Когда напряжение затвора увеличивается больше, чем напряжение источника, носители заряда (дырки) смещаются, оставляя позади электроны, и, таким образом, устанавливается более широкий канал.

Напряжение на затворе прямо пропорционально току, то есть с увеличением напряжения на затворе ток увеличивается и наоборот.

Классификация режима насыщения МОП- транзисторов

Усовершенствованные МОП-транзисторы можно классифицировать на два типа в зависимости от типа используемого легированного субстрата (n-типа или p-типа).

• N-канальный тип насыщения MOSFET
• P-канальный тип насыщения MOSFET

N-канальный тип насыщения MOSFET

• Слегка легированная субстрат P-типа образует корпус устройства, а исток и сток сильно легированы примесями N-типа.
• N-канал имеет электроны в качестве основных носителей.
• Подаваемое напряжение затвора положительно для включения устройства.
• Он имеет более низкую собственную емкость и меньшую площадь соединения из-за высокой подвижности электронов, что позволяет ему работать на высоких скоростях переключения.
• Он содержит положительно заряженные примеси, что делает преждевременным включение полевых МОП-транзисторов с N-каналом.
• Сопротивление дренажу низкое по сравнению с P-типом.

P-канальный тип насыщения MOSFET

• Слегка легированная подложка N-типа образует корпус устройства, а исток и сток сильно легированы примесями P-типа.
• P-канал имеет отверстия в качестве основных носителей.
• Он имеет более высокую внутреннюю емкость и малую подвижность отверстий, что делает его работающим при низкой скорости переключения по сравнению с N-типом.
• Подаваемое напряжение затвора является отрицательным для включения устройства.
• Водостойкость выше по сравнению с N-типом.

Режим истощения

В этом типе канал уже установлен, и очевидно, что проводимость происходит даже при нулевом напряжении, и он открыт или включен по умолчанию. В отличие от типа насыщения, здесь канал лишен носителей заряда, чтобы уменьшить ширину канала.

Напряжение на затворе обратно пропорционально току, т. Е. С увеличением напряжения на затворе ток уменьшается.

Классификация режима истощения МОП-транзисторов

Истощающие МОП-транзисторы могут быть классифицированы на два типа в зависимости от типа используемого легированного субстрата (n-типа или p-типа).

• Тип истощения канала N МОП-транзистор
• Тип истощения канала P МОП-транзистор

Тип истощения канала N МОП-транзистор

• Полупроводник P-типа образует подложку, а исток и сток сильно легированы примесями N-типа.
• Применяемое напряжение на затворе отрицательное.
• Канал обеднен свободными электронами.

Тип канала истощения канала MOSFET

• Полупроводник N-типа образует подложку, а исток и сток сильно легированы примесями N-типа.
• Поданное напряжение затвора положительное.
• Канал обеднен свободными отверстиями.

Схема для проверки

Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:

• Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
• Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
• Вольтметр, можно использовать обыкновенный мультиметр.
• Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.

Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.

Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.

Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.

Приведем характеристики некоторых распространенных отечественных стабилитронов:

• КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
• КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
• КС162а– 6,2 В, корпус из керамики;
• КС175а – 7,5 В, имеет керамический корпус;
• КС433а – 3,3 В, выпускают в металлическом корпусе;
• КС515а – 15 В, корпус из металла;
• КС524г – в керамическом корпусе с напряжением 24 В;
• КС531в – 31 В, керамический корпус;
• КС210б – напряжение стабилизации 10 В, корпус из керамики;
• Д814а – 7-8,5 В, в металлическом корпусе;
• Д818б – 9 В, металлический корпус;
• Д817б – 68 В, в корпусе из металла.

Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.

Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.

Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.

Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).

Цоколевка

Распиновку у РС817 определить несложно. Он изготавливается в четырехконтактном DIP-корпусе (DIP-4). Встречается как для поверхностного, так и для дырочного монтажа. Один из контактов отмечен вдавленной точкой, которая указывает на анод внутреннего светодиода. Ножки нумеруются против часовой стрелки. Следующим по счёту является катод. Третий и четвертый выводы соответственно: эмиттер и коллектор фототранзистора.

Последние версии устройства прошли успешное тестирование на соответствие международному стандарту безопасности UL1577 и классу воспламеняемости упаковки 94V-0
