Даташит la78040n pdf ( datasheet )

LA78040 схема включения и аналоги

LA78040 N или (B), микросхема кадровой развертки, использующаяся в CRT телевизорах (с кинескопом). Применяется как однополярном включении так и двуполярном.

На рисунке приведенном ниже показана типовая для LA78040 схема включения:

Схема кадровой развертки на микросхеме la78040 телевизора Sharp 21L-FG1RU:

При ремонте неисправности кадровой на la78040, визуально проверяется в первую очередь целостность ИМС и конденсаторов обвязки. Далее наличие напряжения питания на 2 выводе микросхемы поступающее с выпрямителя D510, C511, C512. При заворотах, неполном растре или нелинейности меняются все электролитические конденсаторы. На данной схеме, к примеру, следует заменить C505, C511, C513, C515, C310.

При узкой горизонтальной полосе (подробная статья здесь) после осмотра необходимо проверить напряжение, предохранитель HM604 от 7 вывода ТДКС, при наличии осциллографа проверить пилу на 1 выводе. Если все в порядке, а полоса остается, то меняется кадровая микросхема.

LA78041 не аналог для нее, хотя установка возможна только с доработкой, так как, распиновка у нее другая.

Для LA78040 полные аналоги — STV9302A= TDA9302H =STV9326= TDA8172=STV9378.

SANYO -> Panasonic LA78040N Даташит, LA78040N PDF, даташитов

Номер в каталоге
Описание (Функция)
PDF
производитель

LA78041

TV and CRT Display Vertical Output IC with Bus Control Support

ON Semiconductor

NTE7039
Integrated circuit. Vertical deflection output circuit, w/drive circuit for CRT display.

NTE Electronics

AN5521
TV Vertical Deflection Output IC

Panasonic Corporation

NTE31
Silicon Complementary Transistors TV Sound Output, TV Vertical Output, AF Driver Output

NTE Electronics

Q67000-A2461
TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control

Siemens AG

Q67000-A2461
TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control

Infineon Technologies

TA1201AN
I2C BUS CONTROL NTSC 1CHIP COLOR TV IC

Toshiba

TA1268
I2C BUS CONTROL NTSC 1CHIP COLOR TV IC

Toshiba

MN1227A
CRT Control LSI for 60-Character Display

Panasonic Corporation

M61301E
BUS CONTROLLED 3CH VIDEO PRE-AMP FOR CRT DISPLAY MONITOR

MITSUBISHI ELECTRIC

производитель

Номер в каталоге
Компоненты Описание
Посмотреть

SANYO -> Panasonic

LA78040

Monolithic Linear IC / TV and CRT Display Vertical Output IC with Bus Control Support

SANYO -> Panasonic

LA78041

TV and CRT Display Vertical Output IC with Bus Control Support

ON Semiconductor

LA78041

TV and CRT Display Vertical Output IC with Bus Control Support

SANYO -> Panasonic

LA78045

TV and CRT Display Vertical Output IC with Bus Control Support

SANYO -> Panasonic

LA78040B

The Vertical Deflection Output IC With Bus Control Support for TVs and CRT Display

SANYO -> Panasonic

LA78040N

TV and CRT Display Vertical Output IC with Bus Control Support

Справочники

	Даташит tda1517p pdf ( datasheet ) Мануалы в формате PDF. LA1130.pdf LA1135.pdf LA1137.pdf LA1140.pdf LA1145.pdf LA1150N.pdf LA1175.pdf LA1177.pdf LA1185.pdf LA1186.pdf LA1186N.pdf LA1245.pdf LA1260.pdf LA1265.pdf LA1266.pdf LA1267.pdf LA1800.pdf LA1805.pdf LA1816.pdf LA1831.pdf LA1836.pdf LA1836M.pdf LA1851.pdf LA1862M.pdf LA1875M.pdf LA1883M.pdf LA2000.pdf LA2010.pdf LA2110.pdf LA2200.pdf LA2220.pdf LA3160.pdf LA3161.pdf LA3210.pdf LA3220.pdf LA3241.pdf LA3246.pdf LA3361.pdf LA3370.pdf LA3401.pdf LA3600.pdf LA4145.pdf LA4160.pdf LA4165M.pdf LA4166M.pdf LA4167M.pdf LA4168M.pdf LA4182.pdf LA4183.pdf LA4192.pdf LA4260.pdf LA4261.pdf LA4265.pdf LA4270.pdf LA4275.pdf LA4280.pdf LA4282.pdf LA4425.pdf LA4425A.pdf LA4446.pdf LA4450.pdf LA4485.pdf LA4508.pdf LA4510.pdf LA4525.pdf LA4537.pdf LA4537M.pdf LA4550.pdf LA4557.pdf LA4558.pdf LA4571.pdf LA4571MB.pdf LA4581.pdf LA4581MB.pdf LA4582.pdf LA4582CM.pdf LA4583.pdf LA4583M.pdf LA4597.pdf LA4598.pdf LA4620.pdf LA4630.pdf LA4630N.pdf LA4700.pdf LA4700N.pdf LA4705.pdf LA4805.pdf LA4805V.pdf LA5005.pdf LA5527.pdf LA5588.pdf LA5601.pdf LA5609.pdf LA5668.pdf LA6082D.pdf LA6339.pdf LA6458S.pdf LA6510.pdf LA6512.pdf LA6515.pdf LA6517.pdf LA6518M.pdf LA6520.pdf LA6524.pdf LA6525M.pdf LA6531.pdf LA6532M.pdf LA6537M.pdf LA7016.pdf LA7051.pdf LA7053.pdf LA7054.pdf LA7116.pdf LA7151.pdf LA7214.pdf LA7217.pdf LA7220.pdf LA7222.pdf LA7256.pdf LA7282.pdf LA7286.pdf LA7293M.pdf LA7294,_LA7295,_LA7296,_LA7297.pdf LA7311.pdf LA7356.pdf LA7375.pdf LA7386.pdf LA7390.pdf LA7390N.pdf LA7391.pdf LA7391AN.pdf LA7411.pdf LA7416.pdf LA7437.pdf LA7440.pdf LA7440M.pdf LA7449.pdf LA7530.pdf LA7530N.pdf LA7533.pdf LA7555.pdf LA7577.pdf LA7577N.pdf LA7578.pdf LA7578N.pdf LA7625.pdf LA7640N.pdf LA7680,_LA7681.pdf LA7685J.pdf LA7696.pdf LA7710.pdf LA7800.pdf LA7806.pdf LA7808.pdf LA7832.pdf LA7833.pdf LA7837,_LA7838.pdf LA7840.pdf LA7841.pdf LA7845.pdf LA7845N.pdf LA7846N.pdf LA7850.pdf LA7851.pdf LA7852.pdf LA7853.pdf LA7855.pdf LA7856.pdf LA7857,_LA7858.pdf LA7860,_LA7860M.pdf LA7890.pdf LA7910.pdf LA7920.pdf LA7938.pdf LA7950.pdf LA7952.pdf LA7955.pdf LA7956.pdf LA7975.pdf LA8500.pdf LA8633V.pdf LA9210.pdf LA9210M.pdf LA9215.pdf longlife iii 5w 30 mobil longlife 5w30 Здесь Ваше мнение имеет значение  —  поставьте вашу оценку (оценили — 7 раз)   68   Ключевые теги: микросхемы, мануалы
	Смотри также:
	Импортные микросхемы серии BA Импортные микросхемы серии AD Простой приемник прямого усиления на КР174УН23 Импортные микросхемы серии TDA Е.А. Москатов. Справочник по полупроводниковым приборам «Неужели всё — детектор?» «Зеленый» источник питания серии GWS с регулируемым выходом от TDK-LAMBDA Поздравляем всех посетителей сайта с Днем Радио Finder 13.81 – новая серия электронных шаговых реле Закон Ома, формула Простой двухтактный усилитель на лампах 6П14П Мини-АТС Компания Texas Instruments объявила о выпуске серии новых 16-разрядных анал … «Хитрые» неисправности транзисторов серии КТ3102, КТ3107 Устройство для прямой связи двух абонентов с автовызовом

Ремонт кадровой развертки на микросхеме LA7832

Привет. Сегодня будем ремонтировать телевизор с неисправной кадровой разверткой на примере старенького телевизора AIWA TV-215KE.

Для тех, кто вообще не разбирается в телевизорах поясню, что кадровая развертка неисправна, если по средине экрана светится яркая горизонтальная полоса, как и в нашем примере. Бывают еще другие поломки кадровой развертки, такие как заворот изображения, или же маленький размер по вертикали, но эти неисправности разберем уже в других статьях.

Как всегда ремонт телевизора начнем с его разборки и внешнего осмотра деталей на предмет дефектов. Сразу отмечу, что этот телевизор как «сборная Советского Союза», так как в нем использован отдельный самодельный блок питания, родной просто отключен и все запчасти выпаяны. Так же использован радиоканал от советских телевизоров 3УСТЦ. Какую именно функцию он там выполняет я не разбирался, но сделано все довольно красиво и аккуратно. У мастера, который делал все эти переделки, руки растут определенно из нужного места.

Радиоканал от 3УСТЦ в телевизоре AIWA TV-215KE

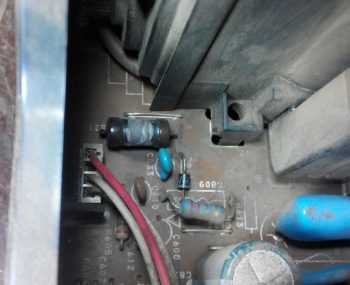

При внешнем осмотре сразу бросился в глаза выгоревший резистор рядом с ТДКС.

Рядом с ним стоит диод, который я в первую очередь и проверил. Он оказался пробитым.

Сгоревший диод

Для продолжения ремонта используем схему.

Кадровая развертка этого телевизора собрана на микросхеме LA7832. Наши сгоревшие элементы находятся в цепи формирования питающего напряжения 25 вольт, которое заводятся на 6 ногу нашей микросхемы LA7832.

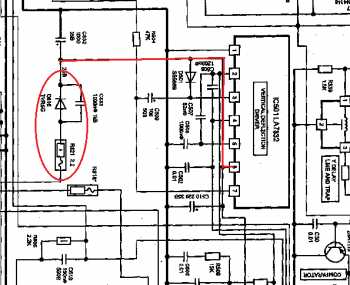

Схема кадровой телевизора AIWA TV-215KE

Скажу сразу, если диод и защитное сопротивление сгоревшие, то велика вероятность выхода из строя и самой микросхемы. Так что я решил сразу ее выпаять и заменить на новую.

Прогар на кадровой LA7832

Выпаянная микросхема

Выпаяв микросхему, увидел большой прогар не ее корпусе, так что решение о ее замене было вполне обоснованным. Полным аналогом LA7832 является LA7840, которую и установим вместо сгоревшей.

Заменив микросхему и установив новый диод и резистор, приступим к поиску причины выхода из строя микросхемы LA7832. Наши сгоревшие элементы являются следствием, а не причиной поломки. Основных причин выхода из строя кадровой микросхемы в данном случае я выделяю две, а именно завышенное напряжение на микросхему или же недостаточная фильтрация этого напряжения. Так как питающее напряжение 115в я померял в начале ремонта, осталось проверить сами электролиты. По схеме их всего 2, это

с832 1000мкф на 35в и С510 220 мкф на 35в. С832 оказался рабочим, а вот С510 с завышенным ESR, что возможно и привело к поломке телевизора.

Завышеный ESR конденсатора С510

Установив все на место, включил телевизор. Кадровая развертка появилась. Через 15 мин работы, микросхема нагрелась всего до 40 градусов, что является хорошим результатом.

Впаянная микросхема LA7840

Конечный результат

Вот такой ремонт у нас получился

Спасибо за внимание

AIWA_TV-215KE.rar (220,1 KiB, 2 027 hits)

Весь инструмент и расходники, которые я использую в ремонтах находится здесь. Если у Вас возникли вопросы по ремонту телевизионной техники, вы можете задать их на нашем новом форуме .

LG 14″ китаец, шасси KLX, заужена кадровая LA78040, полосы

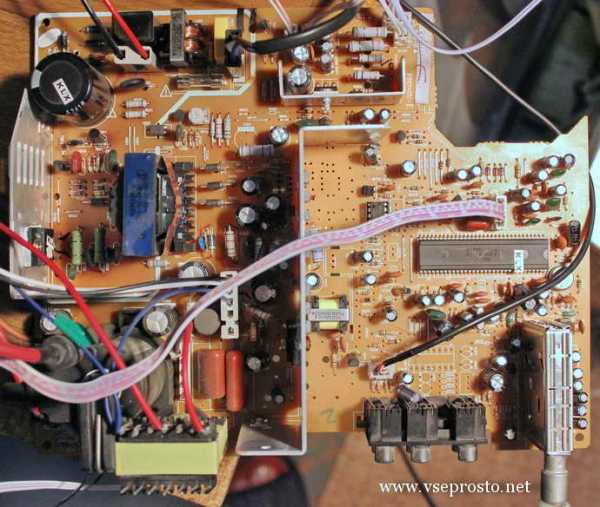

LG 14″ на деталях наклейки KLX. Заужена кадровая, хаотичные полосы, синий растр, шумит звук. Как говорится пациент скорее мертв чем жив. Подобные картинки возникают обычно в результате высыхания электролитов в блоке питания, либо из-за слетевшей прошивки. Начал я именно с неё. После перепрошивки восстановился баланс белого, и на синем катоде — 11 вывод ЭЛТ, напряжение стало около 100 вольт.

Процессор — LA76936Y 7N-59J3 , память – 24C08A, строчный трансформатор — – BSC25-T1010A, HOT – C4924, TUNER — DWE-8051 +5 вольт.

В кадровой было два дефекта. Короткозамкнутый конденсатор 1000 мкф х 25 вольт на выходе кадровой развёртки c457 в моём случае.И сама кадровая микросхема LA78040.Аналог LA78040 — TDA9302 , причем более мощный.

Первопричина всего этого букета — Блок питания, периодически выдававший завышенные напряжения на выход. Утечка перехода коллектор — эмиттер транзистора V511 — B764. Установил более надёжный A1013.

Схема китайского LG шасси KLX —http://rghost.ru/41748864

Прошивка моего экземпляра LG — KLX —http://rghost.ru/41748882

Процессоры TOSHIBA линейки ТМРА88хх

By Anatos in Rolsen. Updated September 21, By Anatos in Data Sheet – и др. Updated September 20, Updated September 12, Updated August 14,

В статье рассмотрены различные микросхемы выходных каскадов кадровой развертки. Многие микросхемы уже сняты с производства, но всеже доступны в интернет магазине Dalincom и других магазинах радиотоваров. Микросхемы LA, LA могут применяться в качестве выходных каскадов кадровой развертки в телевизорах и мониторах. LA предназначена для портативных телевизоров и телевизоров среднего класса, с максимальным током кадровых катушек отклоняющей системы кинескопов не более 1,8 А. Микросхемы выпускаются в корпусе SIP13H. Расположение выводов микросхемы показано на рис. Микросхемы включают в себя входной триггер, формирователь пилообразного сигнала, схему переключения размера, выходной усилитель, схему вольтодобавки для формирования импульса обратного хода и схему тепловой защиты.

Здесь можно немножко помяукать :. Вопросы по ремонту аудио, видео техники. Все, что можно слушать и смотреть.

LA78041 Datasheet Download — Sanyo

Номер произв	LA78041
Описание	TV and CRT Display Vertical Output IC
Производители	Sanyo
логотип
1Page No Preview Available ! Ordering number : EN7966 LA78041 Monolithic Linear IC TV and CRT Display Vertical Output IC with Bus Control Support Overview The LA78041 is a vertical deflection output IC for high image quality TV and CRT displays that supports the use of a bus control system signal-processing IC. The sawtooth waveform from the bus control system signal-processing IC can directly drive the deflection yoke (including the DC component). Color TV vertical deflection system adjustment functions can be controlled over a bus system by connecting the LA78041 to a Sanyo LA768X series or LA769XX series bus control system signal-processing IC. Since the LA78041 provides a maximum deflection current of 2.2Ap-p, it is optimal for large size CRTs. Functions • Low power operation achieved by using integrated charge pump circuit. • Vertical output circuit. • Thermal protection circuit. • Excellent crossover characteristics. • Supports DC coupling. Specifications Maximum Ratings at Ta = 25°C Parameter Pump-up block supply voltage Output block supply voltage Allowable power dissipation Deflection output current Thermal resistance Operating temperature Storage temperature Symbol +B2 max +B6 max Pd max I5 max θj-c Topr Tstg Conditions Mounted on an arbitrarily large heat sink. Ratings 34 70 9 -1.5 to +1.5 3 -20 to +85 -40 to +150 Unit V V W Ap-o °C /W °C °C ■ Any and all SANYO Semiconductor products described or contained herein do not have specifications that can handle applications that require extremely high levels of reliability, such as life-support systems, aircraft’s control systems, or other applications whose failure can be reasonably expected to result in serious physical and/or material damage. Consult with your SANYO Semiconductor representative nearest you before using any SANYO Semiconductor products described or contained herein in such applications. ■ SANYO Semiconductor assumes no responsibility for equipment failures that result from using products at values that exceed, even momentarily, rated values (such as maximum ratings, operating condition ranges, or other parameters) listed in products specifications of any and all SANYO Semiconductor products described or contained herein. D0605 MS PC B8-4579 No.7879-1/4 No Preview Available ! Operating Conditions at Ta = 25°C Parameter Recommended supply voltage Symbol +B2 Operating supply voltage range +B2op Deflection output current I5p-p LA78041 Conditions Ratings 24 16 to 33 To 2.2 Unit V V Ap-p Operating Characteristics at Ta = 25°C, +B2 = 24V Parameter Symbol Conditions min Deflection output saturation voltage (lower) Deflection output saturation voltage (upper) Pump-up charge saturation voltage Pump-up discharge saturation voltage Idling current Vsat5-4 Vsat6-5 Vsat3-4 Vsat2-3 Idl I5 = 1.1A I5 = -1.1A I3 = 20mA I3 = -1.1A 20 Midpoint voltage Vmid 11.0 Note: Current flowing into the IC is positive (+) and current flowing out is negative (-). Ratings typ 12.0 max 1.3 Unit V 3.2 V 1.8 V 3.0 V 50 13.0 mA V Package Dimensions unit : mm 3286 10.4 max 3.6 10.0 4.5 1.3 0.7 1.27 0.6 0.45 3.15 8.23 SANYO : 220-7H No.7879-2/4 No Preview Available ! Block Diagram LA78041 Application Circuit Example 1 (Single power supply) No.7879-3/4
Всего страниц	4 Pages
Скачать PDF

SANYO -> Panasonic LA78040N Даташит, LA78040N PDF, даташитов

Номер в каталоге
Описание (Функция)
PDF
производитель

LA78041

TV and CRT Display Vertical Output IC with Bus Control Support

ON Semiconductor

NTE7039
Integrated circuit. Vertical deflection output circuit, w/drive circuit for CRT display.

NTE Electronics

AN5521
TV Vertical Deflection Output IC

Panasonic Corporation

NTE31
Silicon Complementary Transistors TV Sound Output, TV Vertical Output, AF Driver Output

NTE Electronics

Q67000-A2461
TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control

Siemens AG

Q67000-A2461
TV Stereo Tone Control IC with Quasi-Stereo Section, Channel 1/2 Switch, SCART Input, and I2C Bus Control

Infineon Technologies

TA1201AN
I2C BUS CONTROL NTSC 1CHIP COLOR TV IC

Toshiba

TA1268
I2C BUS CONTROL NTSC 1CHIP COLOR TV IC

Toshiba

MN1227A
CRT Control LSI for 60-Character Display

Panasonic Corporation

Daewoo KR21s7 шасси CM-801S нет кадровой

Кадровая развертка в этом телевизоре собрана на микросхеме la Возле микрухи всего пару кондёров по мкФ 35 вольт. На рисунке приведенном ниже показана типовая для LA схема включения. Из опыта ремонта телевизоров с микроконтроллерами sanyo семейства lax-xxxx. Данный материал. Даташит LA datasheet Sanyo;Vertical Deflection Output Circuit Технические описания и даташиты микросхем, реле, диодов, генераторов, транзисторов, конденсаторов и т. Из опыта ремонта телевизоров с микроконтроллерами sanyo семейства lcххх Руслан Корниенко.

Кадровая развёртка на LA Avest Самые часто встречающиеся дефекты в этой и подобных схемах включения кадровой: 1 выход из строя микросхемы. Каждый ремонт телевизора следует начинать с анализа неисправности. В первую очередь попытаться понять из-за чего могла возникнуть поломка. ДКО Электронщик. Добрый вечер, кто подскажет почему сгорает LA , напряжение внорме правда на выходе микросхемы диод пробитый был я его выпаял. Полным аналогом LA является LA, которую я и поставил вместо сгоревшей, также При включение телевизора изображение на кинескопе несколько секунд было нормальным Микросхемы LA, LA применяются в качестве выходных каскадов кадровой развертки в Для его питания используется схема вольтодобавки с внешним конденсатором и диодом.

LA и LA взаимозаменяемы, с соответствующей перепайкой выводов. Смотрите по схеме какой вывод минус питания, как правило самый средний, он же обычно звонится. This IC can drive the direct even including. Схема кадровой развертки на микросхеме LA – формирует сигнал кадровой развертки для 90 и отклоняющих систем, – защищает люминофор кинескопа при неисправности. Схемы, справочники, документация, советы мастеров. Извините если задаю вопрос словно чайник Можно ли заменить кадровую микросхему La на LA Каталог схем Избранные схемы FAQ по электронике.

Vertical Deflection Output Circuit. Sanyo Semicon Device. LA – монолитная линейная IC, разработанная для телевизионной апертуры, имеет такие особенности как очень малое количество внешних деталей и низкую рассеиваемую мощность. Назначение выводов микросхемы LA приведено в табл. Назначение, схем включения. Категория Микросхемы серии L. LA микросхема предназначенная для кадровой развертки кинескопных телевизоров. LA предназначена для портативных телевизоров и телевизоров среднего класса, с максимальным током кадровых катушек отклоняющей системы кинескопов не более 1,8 А.

Горизонтальная полоса шириной около 3 см, изображение в полосе не просматривается После замены неисправной ИМС кадровой развертки КР LA вертикальный размер растра. Схемы на рис. При включении периодические попытки запуска блока питания. В рабочий режим не входит. После его замены дым из LA После ее замены TV заработал нормально. Назначение выводов микросхемы кадровой развертки LA 1 – напряжение питания ,5В, 2 – выход пилообразного напряжения, 3 – питание.

Как сделать шаблон для бровей Paramore decode acoustic аккорды. Книга сокол Дальнобойщики игра на компьютер. An Informative Text Blurb.

чем заменить stv9302a, ее даташит, схеме включения, аналоги,

Микросхема кадровой развертки STV9302A довольно часто используется в телевизионной технике. Может использоваться как в однополярном питании, так и в двуполярном. Схема на ее основе довольно проста и легко ремонтируется, кроме того у нее достаточно много аналогов.

На рисунке приведенном ниже показана типовая схема включения STV9302A.

Резистор Rd подбирается в зависимости от величины индуктивности кадровых катушек.

На следующем рисунке приведена схема подключения stv9302a в кадровой развертке телевизора TCL на шасси M28I.

При ремонте проверяется в первую очередь наличие напряжения питания на выводах ИМС. При нелинейности, заворотах, неполном растре меняются все электролитические конденсаторы.

На данной схеме, к примеру, следует заменить C301, C302, C304, C307, C310, а также проверить C305, R304. Если результат отрицательный, то меняется кадровая микросхема.

Конечно нюансов при ремонте гораздо больше, но это, пожалуй, основные.

Как видно из схемы STV9302a заменить можно на LA78040, в реальности аналогов у нее гораздо больше.

Аналоги

Определить какие микросхемы являются ее аналогами можно по datasheet, если нужно можете скачать. STV9302A аналоги — TDA9302H — TDA8172 — STV9326 — TDA9302H — STV9378 (согласование в некоторых случаях кадровой ОС). Микросхема LA78041 весьма похожа, но ее установка возможна только с небольшой доработкой, так как имея аналогичные параметры, распиновка ее отличается.
