Характеристики термисторов NTC

В отличие от RTD (температурные детекторы сопротивления), изготовленные из металлов, термисторы NTC обычно изготавливаются из керамики или полимеров. Различные используемые материалы приводят к различным температурным откликам, а также к другим характеристикам.

Реакция температуры

Хотя большинство термисторов NTC обычно подходят для использования в температурном диапазоне от -55 ° C до 200 ° C, где они дают наиболее точные показания, существуют специальные семейства термисторов NTC, которые могут использоваться при температурах, приближающихся к абсолютному нулю (-273,15 ° C), а также те, которые специально предназначены для использования выше 150 ° C.

Температурная чувствительность датчика NTC выражается как «процентное изменение на градус C». В зависимости от используемых материалов и особенностей производственного процесса типичные значения чувствительности к температуре колеблются от -3% до -6% на ° С.

Характеристическая кривая NTC термистора

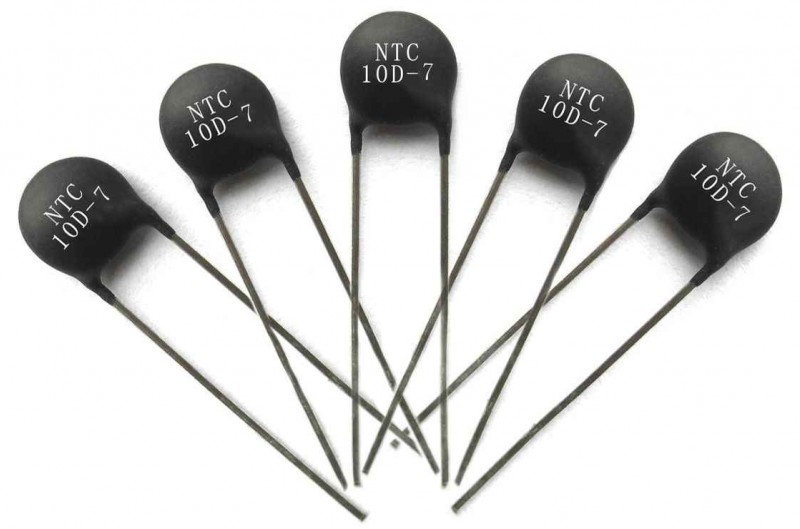

NTC термистор

ntc термистор характеристики

Что такое термисторы NTC?

Термистор, встроенный в зонд из нержавеющей стали, представляет собой «отрицательный температурный коэффициент». Термисторы NTC — это резисторы с отрицательным температурным коэффициентом, что означает, что сопротивление уменьшается с повышением температуры. Они в основном используются как резистивные температурные датчики и токоограничивающие устройства. Коэффициент температурной чувствительности примерно в пять раз больше, чем у кремниевых температурных датчиков (силисторы) и примерно в десять раз больше, чем у датчиков температуры сопротивления (RTD). Датчики NTC обычно используются в диапазоне от -55 ° C до 200 ° C.

NTC термистор

Нелинейность связи между сопротивлением и температурой, проявляемая резисторами NTC, представляла собой большую проблему при использовании аналоговых схем для точного измерения температуры, но быстрое развитие цифровых схем позволило решить эту задачу, позволяющую вычислять точные значения путем интерполяции таблиц поиска или путем решения уравнений которые приближаются к типичной кривой NTC.

NTC-5D15 Datasheet Download — EXSENSE

Терморезисторы NTC с инкапсулированным покрытием

Стекловолокно с термистором NTC

Это датчики температуры NTC, запечатанные в воздухонепроницаемом стеклянном пузыре. Они предназначены для использования при температурах выше 150 ° C или для монтажа на печатной плате, где требуется прочность. Инкапсуляция термистора в стекле повышает стабильность датчика, а также защиту датчика от окружающей среды. Они изготавливаются герметично уплотняющими резисторами типа NTC в стеклянный контейнер. Типичные размеры колеблются от 0,4 до 10 мм в диаметре.

Терморезисторы NTC с инкапсулированным покрытием

Типичные области применения

Термисторы NTC используются в широком спектре применений. Они используются для измерения температуры, температуры управления и температурной компенсации. Они также могут использоваться для обнаружения отсутствия или наличия жидкости, в качестве устройств ограничения тока в цепях питания, мониторинга температуры в автомобильных агрегатах и многих других. Датчики NTC можно разделить на три группы, в зависимости от электрической характеристики, используемой в агрегатах и устройствах.

Типичные области применения

Характеристика сопротивления-температуры

Приложения, основанные на характеристике сопротивления-времени, включают измерение температуры, контроль и компенсацию. К ним также относятся ситуации, в которых используется термистор NTC, так что температура датчика температуры NTC связана с некоторыми другими физическими явлениями. Эта группа агрегатов требует, чтобы термистор работал в условиях нулевой мощности, что означает, что ток проходящий через него поддерживается как можно на более низком уровне, чтобы избежать нагрева зонда.

Текущая временная характеристика

Устройствами, основанными на характеристике текущего времени, являются: временная задержка, ограничение пускового тока, подавление перенапряжений и многое другое. Эти характеристики связаны с теплоемкостью и постоянной диссипации используемого термистора NTC. Схема обычно полагается на термистор NTC, нагреваясь из-за проходящего через него тока. В какой-то момент это вызовет какое-то изменение в схеме, в зависимости от устройства, в котором оно используется.

Устройства, основанные на характеристике напряжения и тока термистора, обычно включают изменения условий окружающей среды или изменения схемы, которые приводят к изменениям рабочей точки на заданной кривой в цепи. В зависимости от применения это может использоваться для ограничения тока, температурной компенсации или измерения температуры.
