Самодельный прицеп для легкового автомобиля

Изготовление и сборка самодельного прицепа для легкового автомобиля

Сборка легкового прицепа происходит в соответствии с чертежом и состоит из нескольких этапов:

1. Сборка рамы. Эта часть изделия относится к несущей, и от ее прочности будет зависеть долговечность прицепа. Для этого труба или профиль нарезается в соответствии с размерами и сваривается между собой. В полученном прямоугольнике проверяется точность и ровность сборки. Дополнительно предусматривают ребро жесткости, так как прямоугольная рама неустойчива при нагрузке.
2. Узел подсоединения к автомобилю. При его изготовлении нужно иметь в виду, что чем он короче, тем быстрее прицеп будет реагировать на маневры автомобиля. Оптимальной длиной соединительной части будет 1,5-2 м. Для ее изготовления используется тот же материал, что и для рамы. Перед началом сварки производится контроль правильности размещения соединяемых частей, чтобы сцепка находилась на середине. Для того, чтобы соединительная часть не разорвалась под нагрузкой, монтируются тросы безопасности и привариваются внизу конструкции.

3. Соединительная муфта. Служит для крепления соединительной части прицепа к машине. Может монтироваться как болтами, так и сваркой. Первый способ менее надежный, но легко демонтируется. Сварной узел отличается прочностью, но для его снятия может потребоваться газовая горелка. Для болтового соединения выбираются образцы восьмого класса прочности.

4. Сборка оси. Согласно общим правилам, ось монтируется на расстоянии 40% от заднего борта прицепа, то есть, происходит ее небольшое смещение от центра к задней части. Крепление происходит при помощи болтового соединения, на нее устанавливается рама, и также соединяется болтами.

5. Стабилизирующие домкраты являются желательной, но не обязательной частью конструкции. Они обеспечивают горизонтальность прицепа при езде. Оптимальный вариант их размещения – по углам рамы.

6. Настил на боковые стенки. Изготавливается из металла, пластмассы, древесины или другого материала, в зависимости от груза, который планируется перевозить. Он крепится болтами, после чего на каркас монтируются борты. Углы усиливаются металлическими уголками.

7. Отделка. Делали и узлы окрашиваются, после чего проводится трасса подключения питания для электроприборов. Обязательно устанавливаются фары, фонари и отражатели. Подключение к единой сети производится при помощи розетки фаркопа. При необходимости самодельный прицеп оснащается тормозной системой.

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

Самостоятельная сборка

Что ж, если вы реально задумались над тем, как сделать из половины легковой машины функциональный и невероятно оригинальный прицеп, вам потребуется пройти несколько поэтапных процедур.

Суть сборки заключается в следующих моментах:

• подобрать подходящую машину;
• изготовить чертежи;
• собрать раму;
• сделать соединительный узел;
• изготовить соединительную муфту;
• установить ось;
• закрепить борта;
• выстелить днище;
• монтировать электрику;
• зарегистрировать ТС.

Начнем с того, что найти бу машину или битый автомобиль, подходящий по марке и модели, не сложно. Цвет всегда можно переделать, потому зацикливаться на поиске кузова цвет в цвет вашего авто не обязательно.

Далее предлагаю отдельно рассмотреть основные аспекты сборки.

Чертежи

Все начинается с чертежей. Мало просто отрезать половину машины и закрепить ее на ТСУ при помощи дышла.

Настоятельно советую сначала подготовить чертеж, в котором следует предусмотреть:

• часть кузова;
• крылья;
• колеса;
• дышло;
• сцепное устройство.

Если такой вариант вам не подходит из-за отсутствия должных навыков художника, можно поступить куда проще.

Имея в распоряжении ПК или ноутбук, выполняются следующие последовательные процедуры. Ничего сложного при наличии сноровки и знания некоторых программ.

Он нужен для наглядности и правильной последовательности всех дальнейших действий.

Можно действовать вслепую, не используя никаких чертежей. Но тут я сильно сомневаюсь в качестве готового прицепа. Решать в любом случае вам.

Рама и соединительный узел

На самом деле рама уже есть. Разрезать лонжероны придется дольше, нежели резать сам кузов. Старайтесь сделать так, чтобы кузов внешне не пострадал от вашей работы обрезным диском. Да и сами придерживайтесь правил безопасности.

Когда машина разрезана и задняя часть готова, можно делать дышло.

Тут стоит обратить внимание на такие нюансы:

Делайте все из качественных материалов, дабы прицеп не начал ржаветь и разваливаться на ходу.

Сцепное устройство бессмысленно делать самому. Слишком сложно и практически не оправдывает себя. Куда лучше купить качественные комплектующие от проверенных производителей. То же самое касается и дышла, электроники и прочих компонентов.

Вопрос ходовой части

Относительно ходовой части нужно подумать очень внимательно.

На автомобилях используются достаточно тяжелые задние мосты. Это отражается на грузоподъемности вашего будущего прицепа из машины. Но если нарушить заводскую конструкцию, придется проводить целый комплекс сварочных мероприятий, искать новую ось, а также думать потом, насколько надежной и долговечной получилась такая вот самодельная конструкция. Дать конкретный совет здесь сложно. Хотя определенные замечания сделать можно.

Дело все в том, что подобные полуприцепы-полумашины обычно делают сугубо из эстетических соображений, то есть рассчитывать на них как на полноценные автоприцепы никто не собирается.

Это позволяет не трогать задний мост, и оставить родную ходовую на своем законном месте.

Борта, днище и электрика

Обрезать лишнее железо нужно предельно аккуратно и внимательно. Заранее подумайте, нужен вам открытый или закрытый прицеп.

Если вы собираетесь перевозить нечто крупногабаритное, тогда верх срезается, обрезаются стандартные крылья и меняются на более прицепные.

Для перевозки небольшого количества груза достаточно будет воспользоваться автомобильной оставшейся дверью в прицепе. Ничего вырезать и срезать не нужно.

С электрикой проблем возникать не должно. Поскольку в автомобиле есть вся необходимая оптика, провода от нее нужно просто запитать через фаркоп.

Об особенностях и советах по эксплуатации

Как правило лодочный автоприцеп чаще нижем для отдыха на природе, рыбалки или охоты. Цены на готовые изделия имеют широкий диапазон и по мнению многих, считаются высокими, а приобретение дешёвых моделей может иметь место частым неприятным поломкам или скрытым дефектам.

Поэтому, решение в пользу самостоятельного изготовления лодочного прицепного устройства позволяет сэкономить денежные средства, выполнить конструкцию требуемую по размерам и с необходимыми дополнительными преимуществами:

• Конструкция позволяет обеспечивать хранение надувных лодок не снимая с автоприцепа в условиях хранения в гараже или под навесом, а также для тяжёлых конструкций прицепных устройств самостоятельно выполненный образец позволит хранение любой лодки на автоприцепе в любом месте на зимний период;
• При проведении систематического сезонного обслуживания механических, соединительных систем и ходовых узлов, прицепное устройство прослужит долгое время;
• Для свободного спуска или погрузки лодки с автоприцепа в конструкции можно предусмотреть любое требуемое количество кильблоков и специальной лебёдки;
• Правильно выполненное прицепное устройство по чертежам и эскизам согласованным с органом освидетельствования, позволяет без проблем проходить регистрацию в органах ГИБДД;
• В обязательном порядке устанавливается в районе фаркопа автоприцепа розетка с проводкой для повторных габаритных и стоп-сигналов.

Самостоятельно выполненные конструкции автоприцепов для лодок имею ряд недостатков:

• Уровень безопасности гарантируется только проведением собственных испытаний, в отличие от заводских и может подтвердится свидетельством органа контроля и сертификации;
• Многие самостоятельно выполненные прицепные конструкции трудно проходят процедуру регистрации, освидетельствования и остаются не за регистрируемыми;
• При проведении работ по изготовлению самодельного лодочного транспортного устройства требуется опыт в работе со сваркой, резкой металла, навыки по стыковке узлов и механизмов и балансировке или привлекаются профессиональные специалисты для работы.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Как снять с учёта автомобильный прицеп

Вопрос снятия транспортного средства с учёта поднимается, как правило, когда происходит его продажа. Однако возможны и иные причины. К примеру, его утилизация или вывоз за пределы страны.

Для снятия прицепа с учёта нужно обратиться в ГИБДД и подать следующий пакет документов:

• свидетельство о регистрации;
• регистрационные знаки;
• паспорт на прицеп;
• документ, удостоверяющий личность.

Если никаких вопросов к заявителю не будет, прицеп с учёта будет снят, о чём обратившемуся будет выдана соответствующая справка.

С точки зрения закона такой вариант имеет место быть. Никаких нарушений в этом нет. Однако специалисты советуют не прибегать к этому способу, поскольку не раз на практике встречались случаи, когда у предыдущего собственника возникали проблемы из-за неосмотрительных действий нового хозяина.

Любое транспортное средство, которое используется на дороге, будь то автомобиль или прицеп, должно иметь разрешение на использование, то есть, оно должно быть в законном порядке зарегистрировано. Данные о нём и о его владельце должны быть внесены в соответствующую базу данных транспортных средств. Подобное строгое отношение к транспортным средствам обусловлено необходимостью создания безопасных условий дорожного движения. Именно эту цель преследуют сотрудники ГИБДД.

Если речь идёт о самодельном прицепе, то вопрос безопасного использования ставится во главу угла. Проведение регистрации прицепа, как и его использование, невозможно, если прицеп не пройдёт соответствующую экспертизу в специальном экспертном учреждении с вынесением положительного решения.

Только после того, как прицеп пройдёт все этапы исследования и подойдёт под все критерии технического регламента, его регистрация в базе данных ГИБДД и использование на дороге будет возможно. Пренебрежение этим правилом, т. е., использование самодельного прицепа без получения на это соответствующего разрешения, грозит владельцу прицепа штрафами, а в самом худшем случае может повлечь на дороге возникновение аварийной ситуации.

Post Views: 1

У автомобиля есть вторая жизнь

И здесь речь вовсе не идет об отправке машины на переработку с целью получения металла и прочих материалов, из которых затем снова делают новые автомобили.

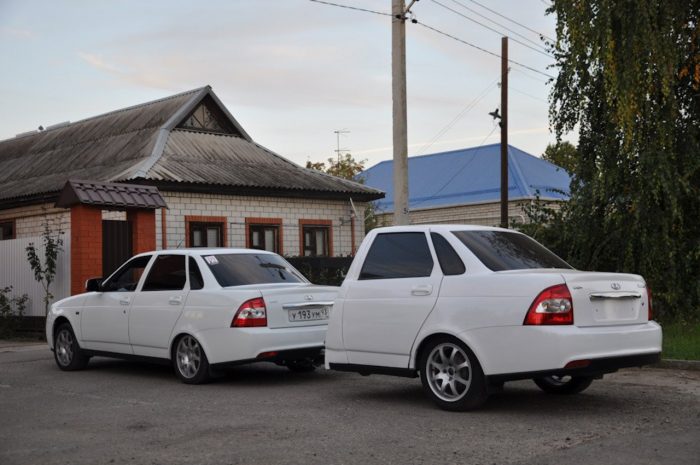

Из старых и бу машин можно получить превосходный и точно превосходящий всех по оригинальности автоприцеп. Причем суть заключается именно в том, чтобы из кузова сделать как бы продолжение своей полноценной машины. Не совсем гармонично будет смотреться автомобиль типа Мерседес, на тягово-сцепном устройстве которого закреплен и тянется прицеп из Москвича. Потому здесь предпочтение отдается аналогичным маркам и моделям. Если взглянуть на фото, это безусловно завораживает и заставляет на подсознании хотеть себе точно такой же прицеп из половины автомобиля.

Но и тут есть свои нюансы. Дело все в том, что попытки сделать прицеп из передней части не заканчивались особыми успехами. И дело вовсе не в технических аспектах или сложностях реализации. Просто выглядит это не особо эстетично.

Куда оригинальнее и лаконичнее смотрятся прицепные ТС, выполненные из задней половины. Сейчас даже можно купить уже готовый вариант. Хотя среди крайне ограниченного ассортимента отыскать прицеп из задней части строго под вашу марку, модель, да еще и в цвет кузова, очень сложно.

Потому в основном речь идет об изготовлении подобного чуда своими руками.

Сборка прицепа своими руками

Небольшой опыт в обращении с ручными слесарными инструментами и сваркой позволяет провести сборку конструкции своими руками. Процесс сборки прицепа можно разделить на несколько основных этапов:

Создание рамы. Именно рама является несущей частью прицепа, от ее прочности зависит срок службы конструкции. Для изготовления рамы можно использовать швеллер 25 на 50 или трубу 40 на 40 см. После нарезания профиля согласно чертежу проводится его соединение при помощи сварки

Важно контролировать размеры и параллельное расположение основных элементов. Для повышения прочности конструкции применяются ребра жесткости, так как прямоугольная форма не обладает высокой устойчивостью к большим нагрузкам.
Узел, предназначенный для соединения с автомобилем

При создании этого элемента конструкции следует учитывать, что при уменьшении длины прицеп начинает более резко реагировать на движение тягача. Кроме этого, усложняется движение задним ходом, так как несущественный поворот рулевой приведет к заламыванию прицепа. В зависимости от размеров конструкции, рекомендуется делать узел длиной от 1,5 до 2 метров. На этот элемент идет большая нагрузка, поэтому при изготовлении применяется тот же профиль, что и при создании рамы. Соединительный узел должен располагаться строго по центру конструкции. Соединение к раме проводится путем сварки.
Соединительная муфта. Она применяется для крепления соединительной части прицепа к автомобилю. Монтировать этот элемент можно при помощи болтов или сварки. Стоит учитывать, что при применении болтов конструкция получается менее прочной. Однако в этом случае есть возможность провести демонтаж. При выборе болтов следует отдать предпочтение варианту исполнения с 8 классом прочности.

Выполняется сборка оси. Установленные стандарты определяют то, что ось должна быть расположена на расстоянии 40% длины от задней части конструкции. За счет расположения оси ближе к задней части происходит более равномерное распределение нагрузки. Крепление проводится при помощи болтов.
В некоторых случаях проводится установка стабилизирующих домкратов. Они требуются для того, чтобы повысить устойчивость прицепа на дороге. Оптимальное расположение домкратов — угловые части рамы.
Создается настил и боковые стенки. Для создания этих элементов конструкции может применяться листовой металл, древесина, жесть или поликарбонат. Фиксирование настила проводится при помощи болтов, после чего боковые части монтируются на каркас. Для повышения прочности конструкции применяются металлические уголки.
На ранее установленную ось монтируются колеса, а также крылья с брызговиками.
Проводится трасса для подключения питания от автомобиля. Не стоит забывать о том, что прицеп должен быть обозначен для использования в темное время суток. Кроме этого, устанавливаются указатели поворота. Подключение светотехники проводится через специальную розетку.

Следует уделять внимание качеству соединения всех элементов, так как на некоторые может оказываться серьезная нагрузка. https://www.youtube.com/embed/muk6ckLz8y8
