Транзистор tip127

Примеры использования

Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.

Усилитель низкой частоты

Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.

Автоматический регулятор скорости вращения вентилятора

Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.

Температурный датчик LM335 ориентирован на работу при -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.

В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.

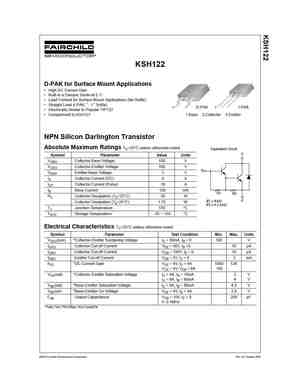

KSH122 Datasheet (PDF)

1.1. ksh122.pdf Size:57K _fairchild_semi

KSH122
D-PAK for Surface Mount Applications
High DC Current Gain
Built-in a Damper Diode at E-C
Lead Formed for Surface Mount Applications (No Suffix)
Straight Lead (I-PAK, — I Suffix)
D-PAK I-PAK
11
Electrically Similar to Popular TIP122
Complement to KSH127 1.Base 2.Collector 3.Emitter
NPN Silicon Darlington Transistor
Absolute Maximum Ratings TC=25C unless otherwise

1.2. ksh122.pdf Size:24K _samsung

KSH122 NPN SILICON DARLINGTON TRANSISTOR
D-PACK FOR SURFACE MOUNT
D-PAK
APPLICATIONS
High DC Current Gain
Built-in a Damper Diode at E-C
Lead Formed for Surface Mount Applications (No Suffix)
Straight Lead (I. PACK, — I Suffix)
1
Electrically Similar to Popular TIP122
ABSOLUTE MAXIMUM RATINGS
1. Base 2. Collector 3. Emitter
Characteristic Symbol Rating Unit
I-PAK
Colle

 1.3. ksh122.pdf Size:256K _inchange_semiconductor

isc Silicon NPN Power Transistor KSH122
DESCRIPTION
·High DC current gain
·Built-in a damper diode at E-C
·Electrically similar to popular TIP122
·DPAK for surface mount applications
·Lead formed for surface mount applications(NO suffix)
·Straight lead(IPAK,“－I”suffix)
·Minimum Lot-to-Lot variations for robust device
performance and reliable operation
APPLICATIONS
·Desi

Технические характеристики

Приведем технические характеристики на транзистор TIP122. Основными для данного устройства считаются:

• Предельное напряжение между коллектором и эмиттером — 100 В;
• Максимальное напряжение между коллектором и базой — 100 В;
• Допустимое напряжение между эмиттером и базой — 5 В;
• Рассеиваемая мощность до 65 Вт;
• Коэффициент усиления по току (hfe) от 1000;
• Максимальный ток коллектора — 8 А;
• Диапазон рабочих температур -65…+160 0 С, у кристалла до 150 0 С.

Электрические

При проектировании схем с транзистором TIP122 нужно учитывать, что прибор не должен работать в условиях, превышающих рекомендуемые производителем. Длительное воздействие напряжений, выше этих значений, может отрицательно сказаться на работоспособности устройства. Ниже, в таблице, приведены его электрические параметры для температуры 25 0 С.

Обязательно обращайте внимание на температурные показатели

Технические характеристики

Максимальные значения параметров транзистора TIP127 компании-производители обычно указывают в самом начале технической документации. Они измеряются при температуре +25ОС. Рабочие значения должны быть меньше предельно допустимых на 20%. Рассмотрим их подробнее:

• Максимальное напряжение между коллектором и базой V_CBO (U_{кб max}) = — 100 В;
• Предельно допустимое напряжение коллектор-эмиттер V_CEO (U_{кэ max}) = -100 В;
• Наибольшее возможное напряжение между эмиттером и базой V_EBO (U_{эб max}) = -5 В;
• Максимально допустимый постоянный ток коллектора I_C (I_{к max}) = -5 А;
• Наибольший допустимый кратковременный ток коллектора I_CP (I_{к пик} ) = -8 А;
• Предельно допустимый постоянный ток базы I_В (I_{Б max})
• Максимальная рассеиваемая мощность коллектора Р_С (Р_{к max}) = 65 Вт;
• Диапазон рабочих температур T_stg = -65 … 150 оС;
• Максимальная температура перехода T_j = 150 оС.

Электрические характеристики

В таблице электрических параметров имеется специальный столбец, в котором приведены значения, при которых производитель тестировал устройства. Измерение производится при той же температуре, что и при определении максимальных параметров.

Тепловые параметры

Тепловые характеристики полупроводниковых элементов имеют большое значение. Особенно в конструкциях, где транзистор должен рассеивать значительную мощность. Для подобных схем правильный выбор радиатора имеет решающее значение. Его применение позволяет добиться наилучших результатов в производительности и сгладить негативное влияние от нагрева.

Необходимо помнит, что без охлаждения, вместе с увеличением температуры, рассеиваемая мощность устройства резко падает. Практически все производители наглядно представляют эти изменения в даташит в виде графиков.

Аналоги

Транзистор TIP127 имеет много зарубежных аналогов. Приведем устройства, которые имеют такой же корпус, расположение выводов, электрические и функциональные характеристики: 2N6035, 2N6040, 2N6041, 2N6042, 2SB673, 2SB791, ECG26, TIP125, TIP126. На данные приборы можно менять без внесения изменений в электрическую схему.

Существуют похожие транзисторы, которыми можно заменить рассматриваемый, но некоторые электрические параметры могут отличаться: 2SB1024, 2SB676, BD332, BD334, BDT60B, BDW24C, BDW64C, KSB601, KTB1423, NSP702, TIP627.

Имеется также отечественный аналог TIP127 — КТ8115А.

Рекомендуемая комплементарная пара – TIP122.
