Dip

Корпуса микросхем для поверхностного монтажа (SMD-компоненты, планарные компоненты)

Такие микросхемы запаиваются на поверхность печатной платы, под выделенные для них печатные проводники (контактные площадки).

Контактные площадки для поверхностного монтажа

SOIC-корпус

Самым большим представителем этого класса микросхем являются микросхемы в корпусе SOIC (Small-Outline Integrated Circuit)  — маленькая микросхема с выводами по длинным сторонам. Она очень напоминает DIP, но ее выводы параллельны поверхности самого корпуса.

Корпус SOIC16
(Цифра после «SOIC» обозначает количество выводов микросхемы

Микросхемы в SOIC-корпусе припаянные на плате

SOP корпус

SOP (Small Outline Package) — то же самое, что и SOIC.

Корпус SOP20

Модификации корпуса SOP

PSOP — пластиковый корпус SOP

HSOP  — теплорассеивающий SOP. Маленькие радиаторы посередине служат для отвода тепла.

Корпус SSOP28

SSOP(Shrink Small Outline Package) — ‘сморщенный’ SOP. То есть еще меньше, чем SOP корпус

Корпус TSSOP

TSSOP(Thin Shrink Small Outline Package) — тонкий SSOP. Её толщина меньше, чем у SSOP. В основном в корпусе TSSOP делают микросхемы, которые прилично нагреваются. Поэтому, площадь у таких микросхем больше, чем у обычных.

Корпус SOJ

SOJ — тот же SOP, но ножки загнуты в форме буквы «J» под саму микросхему.

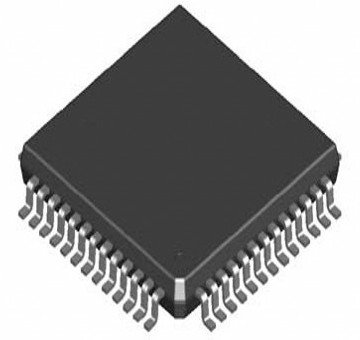

QFP корпус

QFP (Quad Flat Package) — четырехугольный плоский корпус. Главное отличие от SOIC в том, что выводы размещены на всех сторонах такой микросхемы.

Корпус QFP52

Модификации:

  • PQFP —  пластиковый корпус QFP.
  • CQFP — керамический корпус QFP.
  • HQFP — теплорассеивающий корпус QFP.
  • TQFP (Thin Quad Flat Pack) — тонкий корпус QFP. Его толщина намного меньше, чем у QFP.

Корпуса TQFP

PLCC корпус

PLCC (Plastic Leaded Chip Carrier) и СLCC (Ceramic Leaded Chip Carrier) — соответственно пластиковый и керамический корпус с расположенными по краям контактами, предназначенными для установки в специальную панельку, в народе называемую «кроваткой». Типичным представителем является микросхема BIOS компьютеров.

Микросхема BIOS «Кроватка» для таких микросхем Микросхема в «кроватке».

Иногда такие микросхемы называют QFJ, из-за выводов в форме буквы «J»

История

Корпус DIP был разработан компанией «Fairchild Semiconductor» в 1965 году. Его появление позволило увеличить плотность монтажа по сравнению с применявшимися ранее круглыми корпусами. Корпус хорошо подходит для автоматизированной сборки. Однако размеры корпуса оставались относительно большими по сравнению с размерами полупроводникового кристалла. Корпуса DIP широко использовались в 1970-х и 1980-х годах. Впоследствии широкое распространение получили корпуса для поверхностного монтажа, в частности QFP и SOIC, имевшие меньшие габариты. Выпуск некоторых компонентов в корпусах DIP продолжается в настоящее время, однако большинство компонентов, разработанных в 2000-х годах, не выпускаются в таких корпусах. Компоненты в DIP-корпусах удобнее применять при макетировании устройств без пайки на специальных платах-бредбордах.

Корпуса DIP долгое время сохраняли популярность для программируемых устройств, таких как ПЗУ и простые ПЛИС (GAL) — корпус с разъёмом позволяет легко производить программирование компонента вне устройства. В настоящее время это преимущество потеряло актуальность в связи с развитием технологии внутрисхемного программирования.

8-64-выв. пластмассовые DIP (N/NS) корпуса

Обозначениепо ГОСТ 17467-88 2101.8-А 2102Ю.14-В 2103Ю.16-Д 2104.18-А 2140.20-В 2142.24-А 2121.28-С 2138Ю.30-А 2123.40-С 2171Ю.42-А 2151Ю.52-А 2151Ю.56-А
Кол-во выводов, N 8 14 16 18 20 24 28 30 40 42 52 56 64
JEDEC Аналог MS-001BA MS-001AA MS-001BB MS-001 AC MS-001 AD MS-001AF MS-О11АВ MO-026BB MS-011AC MS-020AB MS-020AD MS-020AD SOT 274-1
Суффикс N N N N N N N NS N NS NS NS NS
А max 5.33 5.33 5.33 5.33 5.33 5.33 6.35 5.08 6.35 5.08 5.08 5.08 5.84
Ai min 0.38 0.38 0.38 0.38 0.38 0.38 0.38 0.51 0.38 0.51 0.51 0.51 0.51
A2 min 2.92 2.92 2.92 2.92 2.92 2.92 3.18 3.05 3.18 3.05 3.05 3.05 3.05
max 4.95 4.95 4.95 4.95 4.95 4.95 4.95 4.57 4.95 4.57 4.57 4.57 4.57
В min 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.36 0.38 0.38 0.38 0.4
max 0.56 0.56 0.56 0.56 0.56 0.56 0.56 0.58 0.56 0.56 0.56 0.56 0.53
B2 min 1.14 1.14 1.14 1.14 1.14 1.14 0.77 0.76 0.77 0.89 0.89 0.89 0.8
max 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.40 1.78 1.14 1.14 1.14 1.3
С min 0.20 0.20 0.20 0.20 0.20 0.20 0.20 0.20 0.20 0.23 0.23 0.23 0.23
max 0.36 0.36 0.36 0.36 0.36 0.36 0.38 0.36 0.38 0.38 0.38 0.38 0.38
D min 8.51 18.67 18.67 22.35 24.89 31.24 35.10 26.67 50.30 36.58 45.72 45.72 57.7
max 10.16 19.69 19.69 23.37 26.92 32.51 39.70 28.49 53.20 37.08 46.23 46.23 58.67
Е min 7.62 7.62 7.62 7.62 7.62 7.62 15.24 9.91 15.24 15.24 15.24 15.24 19.05
max 8.26 8.26 8.26 8.26 8.26 8.26 15.87 11.05 15.87 16.00 16.00 16.00 19.61
E1 min 6.1 6.1 6.1 6.1 6.1 6.1 12.32 7.62 12.32 12.70 12.70 12.70 16.9
max 7.11 7.11 7.11 7.11 7.11 7.11 14.73 9.40 14.73 14.48 14.48 14.48 17.2
е nom 2.54 2.54 2.54 2.54 2.54 2.54 2.54 1.778 2.54 1.778 1.778 1.778 1.778
e2 nom 7.62 7.62 7.62 7.62 7.62 7.62 15.24 10.16 15.24 15.24 15.24 15.24 19.05
L min 2.92 2.92 2.92 2.92 2.92 2.92 2.92 2.54 2.92 2.54 2.54 2.54 2.8
max 3.81 3.81 3.81 3.81 3.81 3.81 5.08 3.81 5.08 3.56 3.56 3.56 3.2
а min
max 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 15° 15°

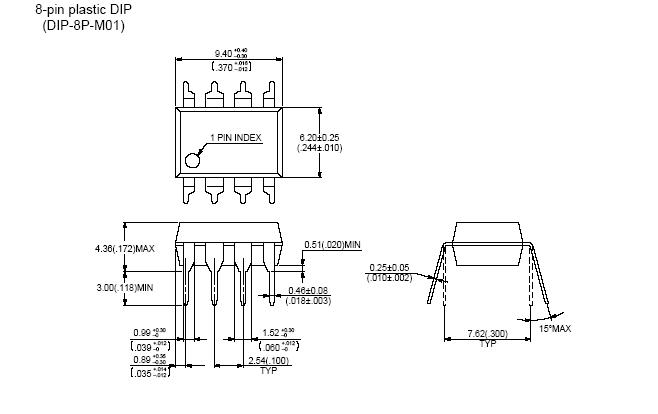

DIP8

DIP14

DIP16

CDIP16

DIP18

CDIP18

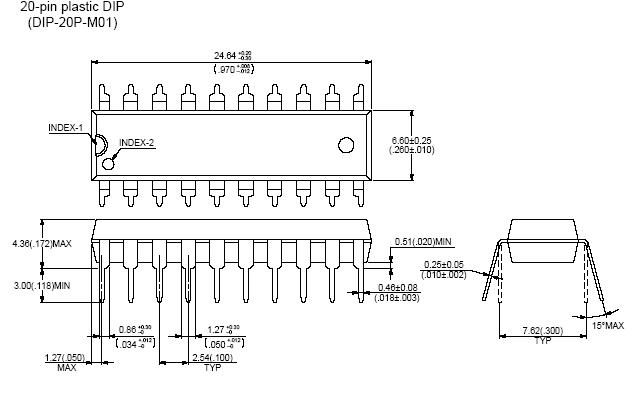

DIP20

CDIP20

DIP22

DIP24

DIP28

DIP32

DIP36

DIP40

DIP42

DIP48

DIP52

DIP64

Выводы

Нумерация выводов. Вид сверху

Компоненты в корпусах DIP обычно имеют от 8 до 40 выводов, также существуют компоненты с меньшим или большим чётным количеством выводов. Большинство компонентов имеет шаг выводов в 0,1 дюйма (2,54 миллиметра) и расстояние между рядами 0,3 или 0,6 дюйма (7,62 или 15,24 миллиметра). Стандарты комитета JEDEC также определяют возможные расстояния между рядами: 0,4 и 0,9 дюйма (10,16 и 22,86 миллиметров) с количеством выводов до 64; некоторые корпуса имеют шаг выводов 0,07 дюйма (1,778 мм), однако такие корпуса используются редко. В бывшем СССР и странах Восточного блока, а также в европейском стандарте Pro Electron для корпусов DIP использовалась метрическая система[источник не указан 1919 дней] и шаг выводов 2,5 миллиметра. Из-за этого советские аналоги западных микросхем плохо входят в разъёмы и платы, изготовленные для западных микросхем (и наоборот). Особенно остро это ощущается на корпусах с большим числом выводов.

Выводы нумеруются против часовой стрелки начиная с левого верхнего. Первый вывод определяется с помощью «ключа» — выемки на краю корпуса, или точки в виде углубления. Когда микросхема расположена маркировкой к наблюдателю и ключом вверх, первый вывод будет сверху и слева. Счёт идёт вниз по левой стороне корпуса и продолжается вверх по правой стороне. При нумерации выводов не следует ориентироваться только на маркировку или гравировку так как нередко она может быть перевернута. Приоритет при определении нумерации выводов следует отдавать «ключу».
